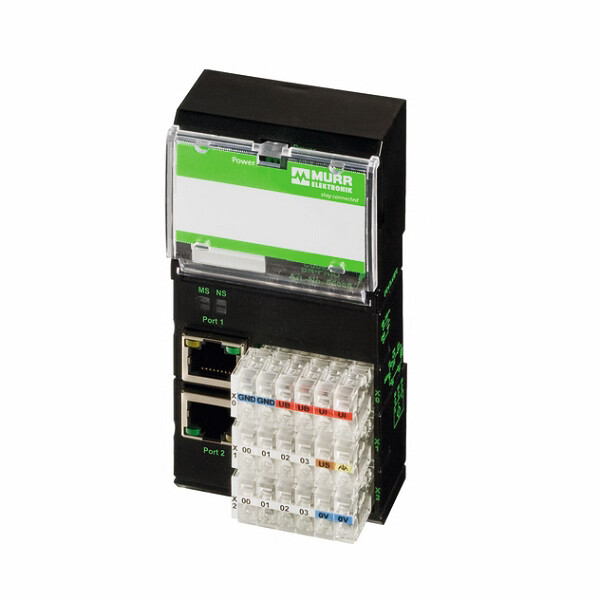

Mô-đun IO phân tán mạng Profinet DI8 Cube20 56006

Mô-đun IO phân tán mạng Profinet DI8 Cube20 56006: là một mô-đun I/O dùng trong hệ thống điều khiển tự động, sử dụng giao thức mạng PROFINET IO

– Bus nodes tích hợp DI8 – 8 kênh đầu vào số (digital); PNP
– Spring clamp terminal
– Mạng truyền thông: PROFINET IO

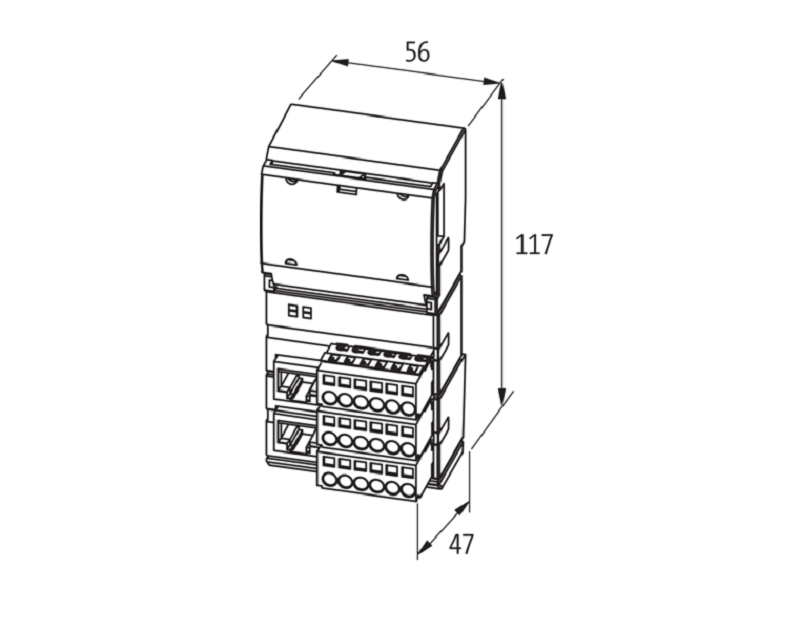

Mô-đun IO phân tán mạng Profinet DI8 Cube20 56006 - DIMENSION
– Điện áp làm việc: 24 V DC

Thông số kỹ thuật – Mô-đun IO phân tán mạng Profinet DI8 Cube20 56006

Header

Material short text	Cube20 BN-PNIO DI8

Electrical data | Supply

Electrical data | Input

Current carrying capacity max.	0.7 A
Input filter time	1 ms
Type input	PNP (EN 61131-2)

Industrial communication

Supported protocol	PROFINET
Machine Option Management	yes

Industrial communication | Bus data

Address range inputs max.	1,024 Bytes
Address range outputs max.	1,024 Bytes

Industrial communication | Profinet

Diagnostics

Short circuit diagnosis	yes
Overload diagnosis	yes
Diagnostic	Under voltage
Diagnostic via BUS	per module and channel
Diagnostic via LED	per module
LED display	Ethernet connection/data traffic

Installation

Connection cross section max.	25 mm²

Installation | Pin assignment

Terminal row X2	Input
Terminal row X3	Input

Device protection | Electrical

Degree of protection (EN IEC 60529)	IP20
Galvanic separation (operating voltage)	yes
Galvanic separation input/output	yes

Mechanical data

Number extension modules max.	15

Mechanical data | Mounting data

Environmental characteristics | Climatic
