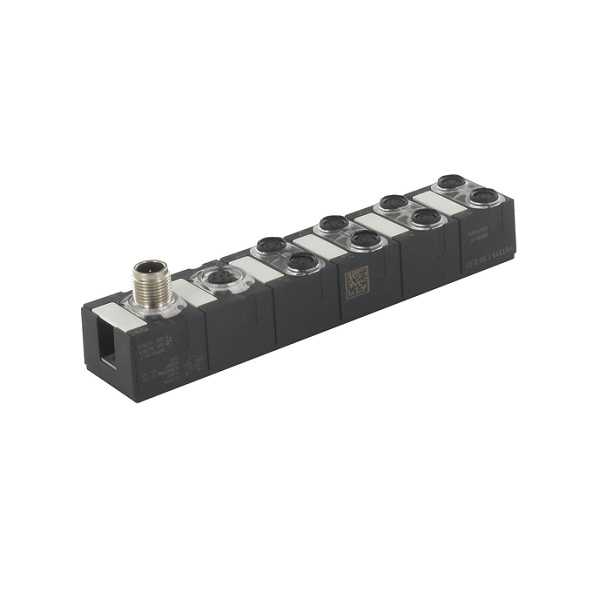

Mô-đun I/O mở rộng Cube67 16 DIO 56625
– DIO16 – 0.5 A (E) – 8× M8, 4 chân
– Kiểu ngõ vào PNP, dùng cho cảm biến 3 dây hoặc công tắc cơ học
– Lắp đặt bằng vit
– Điện áp làm việc: 24 V DC
– IP67
Mô-đun I/O mở rộng Cube67 16 DIO 56625: là mô-đun dùng để kết nối và xử lý đồng thời tối đa 16 tín hiệu vào/ra số trong hệ thống tự động hóa Cube67
– DIO16 – 0.5 A (E) – 8× M8, 4 chân
– Kiểu ngõ vào PNP, dùng cho cảm biến 3 dây hoặc công tắc cơ học
– Lắp đặt bằng vit
– Điện áp làm việc: 24 V DC

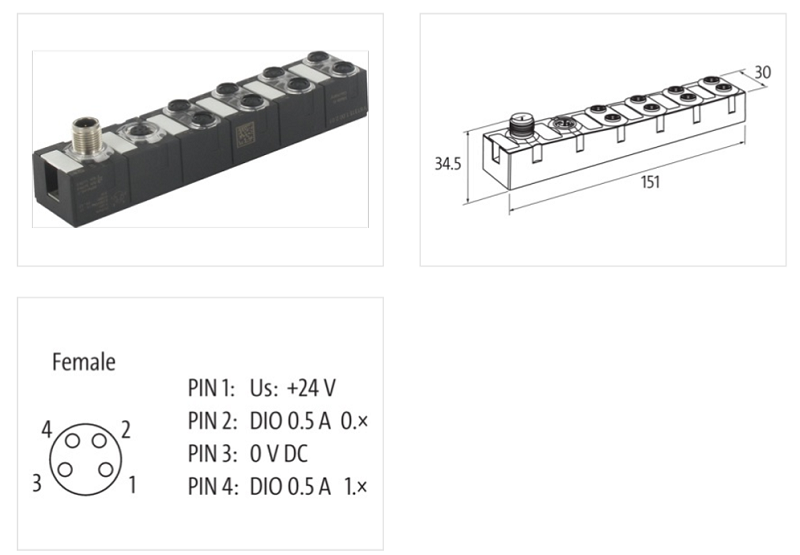

– Kích thước: 34.5 x 30 x 151 mm
– Có bảo vệ ngắn mạch và quá tải
Thông số kỹ thuật – Mô-đun I/O mở rộng Cube67 16 DIO 56625
| Material short text | Cube67 DIO16 E 8xM8 4-polig |
|---|
| Norm operating voltage | IEC/EN 61131-2 |
|---|---|
| Operating voltage US DC | 24 V |
| Total current US max. | 4 A |
| Operating voltage UA DC | 24 V |
| Total current UA max. | 4 A |
| Current consumption max. | 30 mA |
| Sensor current US per input max. | 0,2 A |
|---|---|
| Short-circuit protected | Yes |
| Overload resistant | Yes |
| Input filter time | 1 ms |
| Type input | for 3-wire sensors or mechanical switches, PNP |
| Output current per pin max. | 0,5 A |
|---|---|
| Overload resistant | Yes |
| Short-circuit protected | Yes |
| Lamp load | 10 W |
| Actuator warning | per channel via LED and BUS |
|---|---|
| Short circuit diagnosis | Yes |
| Overload diagnosis | Yes |
| Diagnostic | No voltage, Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module and channel |
| LED display | Ethernet connection/data traffic |
| Degree of protection (EN IEC 60529) | IP67 |
|---|
| Height | 151 mm |
|---|---|
| Width | 30 mm |
| Depth | 34,5 mm |
| Suitable for mounting type | 2-hole screw mounting |
| Operating temperature min. | 0 °C |
|---|---|
| Operating temperature max. | 55 °C |
| Ambient temperature (storage, transport) | -20 °C |
