Mô-đun I/O mạng Ethernet/IP DI8 Cube67 56005
– Bus nodes tích hợp DI8 – 8 kênh đầu vào số (digital); PNP
– Spring clamp terminal
– Mạng truyền thông: EtherNet/IP
– Điện áp làm việc: 24 V DC
– IP20
Mô-đun I/O mạng Ethernet/IP DI8 Cube67 56005: là một mô-đun I/O dùng trong hệ thống điều khiển sử dụng giao thức mạng EtherNet/IP
– Bus nodes tích hợp DI8 – 8 kênh đầu vào số (digital); PNP
– Spring clamp terminal
– Mạng truyền thông: EtherNet/IP
– Điện áp làm việc: 24 V DC
Thông số kỹ thuật – Mô-đun I/O mạng Ethernet/IP DI8 Cube67 56005
Header
| Material short text | Cube20 BN-E/IP DI8 |
Electrical data | Supply
| Norm operating voltage | IEC/EN 61131-2 |
| Operating voltage DC | 24 V |
| Operating voltage US DC | 24 V |
| Total current US max. | 4 A |
| Total current UA max. | 4 A |
| Current consumption max. | 150 mA |
Electrical data | Input
| Current carrying capacity max. | 0,7 A |
| Input filter time | 1 ms |
| Type input | PNP (EN 61131-2) |
Industrial communication | Bus data
| Address range inputs max. | 504 bytes |
| Address range outputs max. | 500 bytes |
Industrial communication | Ethernet/IP
| EtherNet/IP addressing | Rotary switch, BOOTP, DHCP |
Diagnostics
| Short circuit diagnosis | Yes |
| Overload diagnosis | Yes |
| Diagnostic | Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module |
| LED display | Ethernet connection/data traffic |
Installation
| Connection cross section max. | 2,5 mm² |
Installation | Pin assignment
| Terminal row X2 | Input |
| Terminal row X3 | Input |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | Yes |
| Galvanic separation input/output | Yes |
Mechanical data
| Number extension modules max. | 15 |

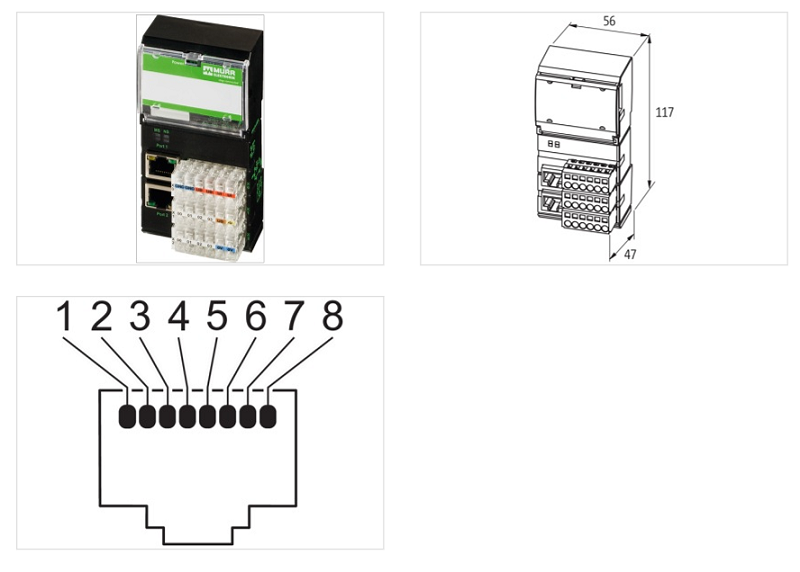

Mechanical data | Mounting data
| Height | 117 mm |
| Width | 56 mm |
| Depth | 47 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | (EN 60715), mounting rail |
Environmental characteristics | Climatic
| Operating temperature min. | 0 °C |
| Operating temperature max. | 55 °C |
| Ambient temperature (storage, transport) | -20 °C |
