Mô-đun counter 2 kênh Economy 24VDC TB20 600-300-1AB01 - header

Mô-đun counter 2 kênh Economy 24VDC TB20 600-300-1AB01

Mô-đun counter 2 kênh 24VDC TB20 600-300-1AB01

– TB20 600-300-1AB01: mô-đun đếm 2 kênh.
– Tốc độ đếm đến 1kHz.
– Độ phân giải 32 bit. Đếm xung 24VDC.

Mô-đun counter 2 kênh Economy 24VDC TB20 600-300-1AB01 là mô-đun đếm 2 kênh, tốc độ 1kHz 32bit trong hệ thống I/O TB20 của Helmholz

Helmholz-TB20 bus coupler - slim I/O

Mô-đun bộ đếm ghi lại các cạnh của tín hiệu 24 V dưới dạng xung. Các xung được đếm và giá trị đếm hiện tại luôn có sẵn cho PLC.
Chức năng đếm có thể được kích hoạt bằng các lệnh điều khiển PLC.
Giá trị bộ đếm có thể được gán trước hoặc đặt lại bởi PLC.

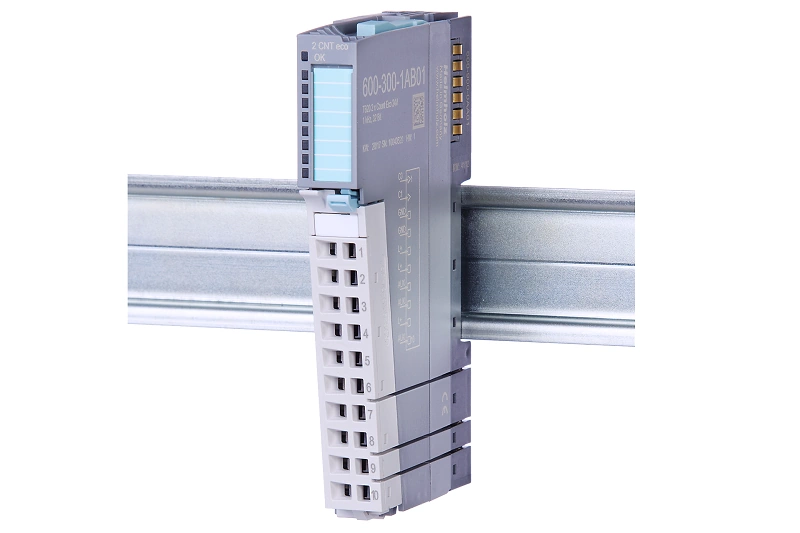

Mô-đun counter 2 kênh Economy 24VDC TB20 600-300-1AB01 - hình dạng

▪ TB20 600-300-1AB01 – mô-đun counter 2 kênh.
▪ Tốc độ đếm đến 1kHz.
▪ Độ phân giải 32 bit. Đếm xung 24VDC.

Mô-đun counter 2 kênh Economy 24VDC TB20 600-300-1AB01 - pin assignment

Kích thước nhỏ gọn

Sản phẩm khác

Thông số kỹ thuật – Mô-đun counter 2 kênh 24VDC TB20 600-300-1AB01

Counter Economy, 24V, 32 bit, 1 kHz 2x

General information

  • Order number 600-300-1AB01
  • Article name 2x Counter Economy 24 V, 1 KHz, 32 bit
  • Scope of delivery 2x Counter Economy 24 V, 1 KHz, 32 bit
  • Dimensions (DxWxH) 110 x 14 x 73 mm
  • Weight Approx. 70 g
  • Input voltage 24 V DC
  • Power dissipation Max. 0.5 W
  • Input characteristic curve Type 2, EN 61131-2
  • Number of counters 2
  • Counter bit depth 32 bit, sign allocated +/- 231
  • Counting frequency per channel Max. 1 kHz, 1x evaluation, rising edges
  • Counter functions Forwards/backwards, Load count, Reset count
  • Hot-swap capableYes

Electrical isolation

  • from the backplane bus Yes
  • Between the channels No

Current draw

  • External Max. 0 mA
  • Internal Max. 22 mA
  • Internal Max. 22 mA

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”

Mô-đun counter 2 kênh 24VDC TB20 600-300-1AB01 của Helmholz – User manual

Flyer, TB20 IO-system for numerous applications
