Mô-đun counter 1 kênh 24VDC 500kHz 600-300-7AA01

Mô-đun counter 1 kênh 24VDC 500kHz 600-300-7AA01

– TB20 600-300-7AA01: mô-đun đếm 1 kênh.
– Tốc độ đếm đến 500kHz.
– Độ phân giải 32 bit. Đếm xung 24VDC.

Mô-đun counter 1 kênh 24VDC 500kHz 600-300-7AA01 là mô-đun đếm 1 kênh, tốc độ 500kHz 32bit trong hệ thống I/O TB20 của Helmholz

Helmholz-TB20 bus coupler - slim I/O

Mô-đun bộ đếm ghi lại các cạnh của tín hiệu 24 V dưới dạng xung. Các xung được đếm và giá trị đếm hiện tại luôn có sẵn cho PLC.
Chức năng đếm có thể được kích hoạt bằng các lệnh điều khiển PLC.
Giá trị bộ đếm có thể được gán trước hoặc đặt lại bởi PLC.

Mô-đun counter 1 kênh 24VDC 500kHz 600-300-7AA01 - body

▪ TB20 600-300-7AA01 – mô-đun counter 1 kênh.
▪ Tốc độ đếm đến 500kHz.
▪ Độ phân giải 32 bit. Đếm xung 24VDC.

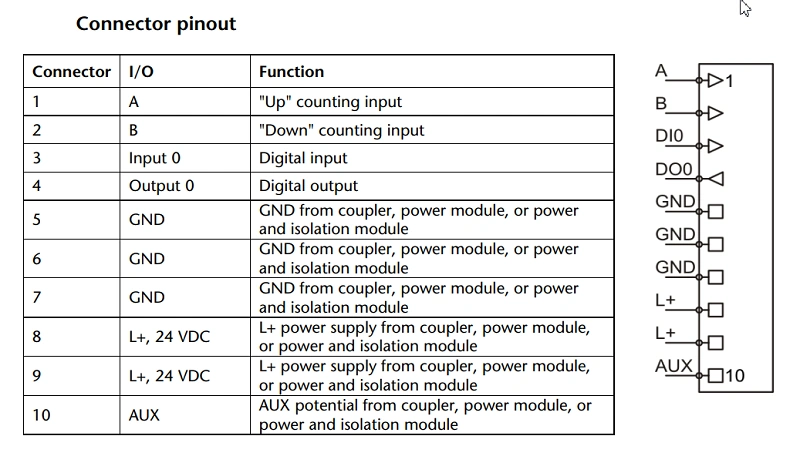

Mô-đun counter 1 kênh 24VDC 500kHz 600-300-7AA01 - sơ đồ chân

Kích thước nhỏ gọn

Sản phẩm khác

Thông số kỹ thuật – Mô-đun counter 1 kênh 24VDC 500kHz 600-300-7AA01

Counter, 32 Bit 1x 24V, 500 kHz

General information

  • Order number 600-300-7AA01
  • Article name 1x Counter 24 V, 500 KHz, 32 bit
  • Scope of delivery 1x Counter 24 V, 500 KHz, 32 bit
  • Dimensions (DxWxH) 110 x 14 x 73 mm
  • Weight Approx. 70 g
  • Input voltage 24 V DC
  • Power dissipation 0.8 W
  • Input characteristic curve Type 2, EN 61131-2
  • Short-circuit protection Electronic
  • Parameter configuration length 16 bytes
  • Number of counters 1
  • Counter bit depth 32 bits
  • ounting frequency per channel Max. 500 kHz (for 4x evaluation)
  • Hot-swap capable Yes

Electrical isolation

  • from the backplane bus Yes
  • Between the channels No

Current draw

  • External Max. 10 mA + load
  • Internal Max. 86 mA

Output current

  • Rated value 500 mA
  • Leakage current Max. 0.5 A

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
