Máy biến áp cách ly 1 pha 630VA OUT 2x115VAC MST 86483
– P: 630VA
– IN:230/400VAC+/-15%
– OUT: 2×115 VAC
– Lớp bảo vệ T 40/B
Máy biến áp cách ly 1 pha 630VA OUT 2x115VAC MST 86483: Máy biến áp cách ly (Isolation Transformer) một pha (single-phase) chuyên dùng cho các hệ thống điều khiển và tự động hóa trong tủ điện công nghiệp
– P: 630VA
– IN:230/400VAC+/-15%
– OUT: 2×115 VAC
– Kích thước W x H x D(mm): 112,5 x 150x 146
– Đường kính lỗ khoan: 7 mm
– Chiều dài lỗ khoan: 11 mm
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Nominal input voltage AC | 230 V … 400 V |
| Input voltage 1 AC min. | 195,5 V |
| Input voltage 1 AC max. | 264,5 V |
| Input voltage 2 AC min. | 340 V |
| Input voltage 2 AC max. | 460 V |
| Nominal current AC | 3 A @ 230 V , 1.7 A @ 400 V |
| Inrush current at input voltage 1 | 56 A |
| Inrush current at input voltage 2 | 26 A |
| Short-circuit current at input voltage 1 | 72 A |
| Short-circuit current at input voltage 2 | 39 A |
Electrical data | Output
| Output voltage adjustable | Yes |
| Output voltage | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Output voltage AC 1 | 230 V |
| Output voltage AC 2 | 115 V |
| Power rating AC max. | 630 VA |
Device protection | Electrical
| Insulation test voltage input – output | 5,8 kV |

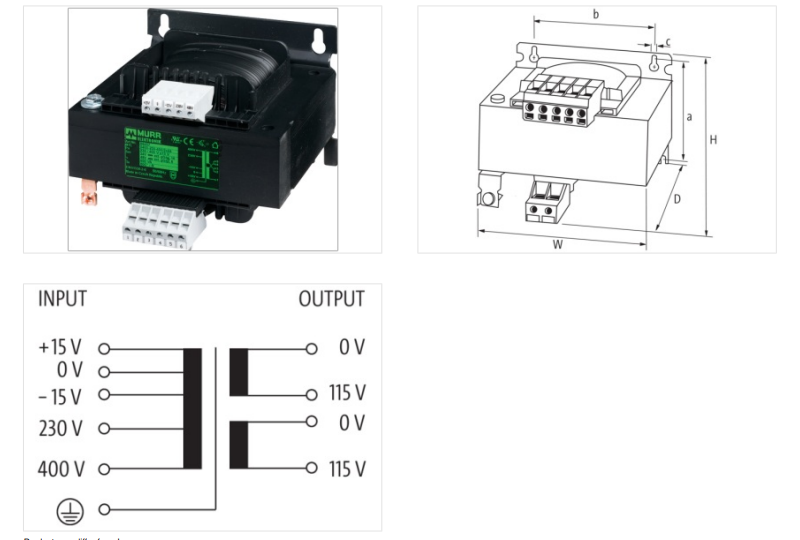

Mechanical data | Mounting data
| Height | 112,5 mm |
| Width | 150 mm |
| Depth | 146 mm |
| Suitable for mounting type | Schlüssellochaufhängung |
| Mounting dimension a | 90,6 mm |
| Mounting dimension b | 122 mm |
| Mounting dimension c | 7 mm |
| Diameter bore | 7 mm |
| Length bore | 11 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 40 °C |
Conformity
| Product standard | EN IEC 61558-1, EN IEC 61558-2-4, IEC 62041 category 0 |
