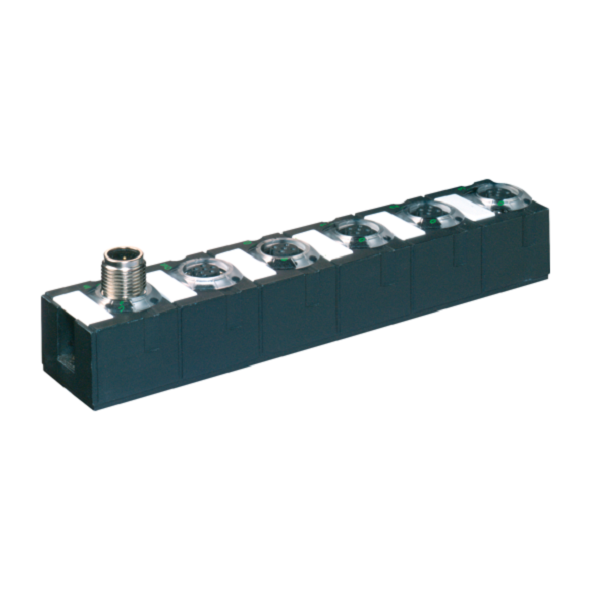

Khối I/O mở rộng Cube67 4 analog input 56731
– Có 4 kênh đầu vào analog
– AI4 – (E) 4× M12 (I)
– 2-hole screw mounting
– Điện áp vào: 24 V DC
– IP67
Khối I/O mở rộng Cube67 4 analog input 56731 là một mô-đun đầu vào analog được thiết kế để mở rộng hệ thống Cube67
– Có 4 kênh đầu vào analog
– AI4 – (E) 4× M12 (I)
– 2-hole screw mounting
– Điện áp nguồn: 24 V DC

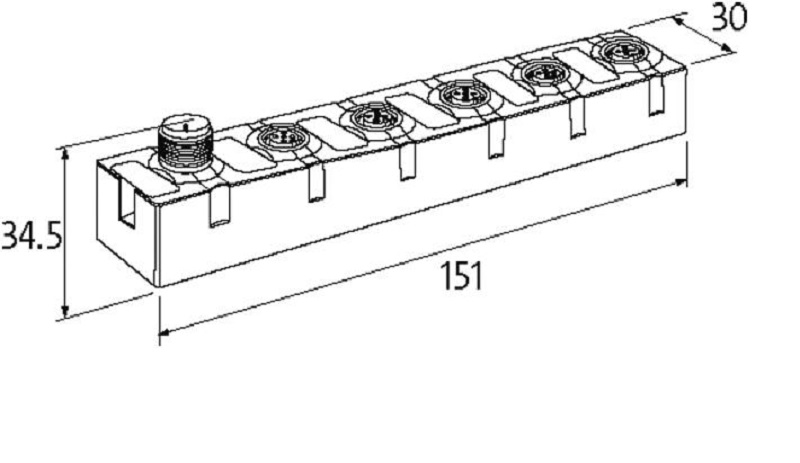

– Kích thước: 34.5 x 30 x 150 mm
Thông số kỹ thuật – Khối I/O mở rộng Cube67 4 analog input 56731
Electrical data | Supply
| Norm operating voltage | EN 61131-2 |
| Operating voltage US DC | 24 V |
| Current consumption max. | 50 mA |
| Total current UA max. | 4 A |
| Total current US max. | 4 A |
Electrical data | Input
| Working resistance max. | 300 Ω |
| Overload resistant | yes |
| Short-circuit protected | yes |
| Differential input | yes |
| Current input mode 2 min. | 4 mA |
| Current input mode 2 max. | 20 mA |
| Input current min. | 0 mA |
| Input current max. | 20 mA |
| Sensor current US per input max. | 0,2 A |
| Conversion time analog input per channel | 2 ms |
Diagnostics
| Actuator warning | per channel via LED and BUS |
| Diagnostic | No voltage, Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module and channel |
| Short circuit diagnosis | yes |
| LED display | Ethernet connection/data traffic |
| Overload diagnosis | yes |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP67 |
Mechanical data | Mounting data
| Suitable for mounting type | 2-hole screw mounting |
| Height | 150 mm |
| Width | 30 mm |
| Depth | 34,5 mm |
Environmental characteristics | Climatic
| Operating temperature min. | 0 °C |
| Operating temperature max. | 55 °C |
| Storage temperature min. | -20 °C |
| Storage temperature max. | 75 °C |
