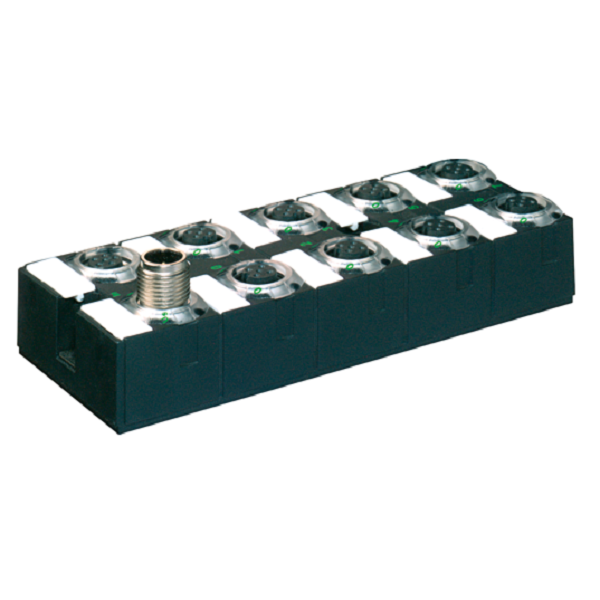

Khối I/O mở rộng Cube67 16 kênh DIO 56601
– DIO16 – 0.5 A (E) – 8× M12
– Bảo vệ ngắn mạch và quá tải
– Module mở rộng tín hiệu digital in/out
– 2-hole screw mounting
– IP67
Khối I/O mở rộng Cube67 16 kênh DIO 56601 là module I/O mở rộng trong hệ thống Cube67 để nhận tín hiệu đầu vào/ đầu ra digital
– Là mô-đun I/O DIO16 – 0.5 A (E), kết nối với thiết bị thông qua 8 connector M12
– Bảo vệ ngắn mạch và quá tải
– Module mở rộng tín hiệu digital
– Đầu vào/đầu ra số (đa chức năng)
– Có vỏ bọc cách điện
Sản phẩm tương đương – CUBE67 I/O extension module 56611
Thông số kỹ thuật – Khối I/O mở rộng Cube67 16 kênh DIO 56601
| Norm operating voltage | EN 61131-2 |
|---|---|
| Operating voltage US DC | 24 V |
| Operating voltage UA DC | 24 V |
| Current consumption max. | 50 mA |
| Total current UA max. | 4 A |
| Total current US max. | 4 A |
| Type input | PNP, for 3-wire sensors or mechanical switches |
|---|---|
| Overload resistant | yes |
| Short-circuit protected | yes |
| Input filter time | 1 ms |
| Sensor current US per input max. | 0,2 A |
| Overload resistant | yes |
|---|---|
| Short-circuit protected | yes |
| Output current per pin max. | 0,5 A |
| Lamp load | 10 W |
| Actuator warning | per channel via LED and BUS |
|---|---|
| Diagnostic | No voltage, Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module and channel |
| Short circuit diagnosis | yes |
| LED display | Ethernet connection/data traffic |
| Overload diagnosis | yes |
| Degree of protection (EN IEC 60529) | IP67 |
|---|
| Suitable for mounting type | 2-hole screw mounting |
|---|---|
| Height | 126 mm |
| Width | 50 mm |
| Depth | 34,5 mm |
| Operating temperature min. | 0 °C |
|---|---|
| Operating temperature max. | 55 °C |
| Storage temperature min. | -20 °C |
| Storage temperature max. | 75 °C |
