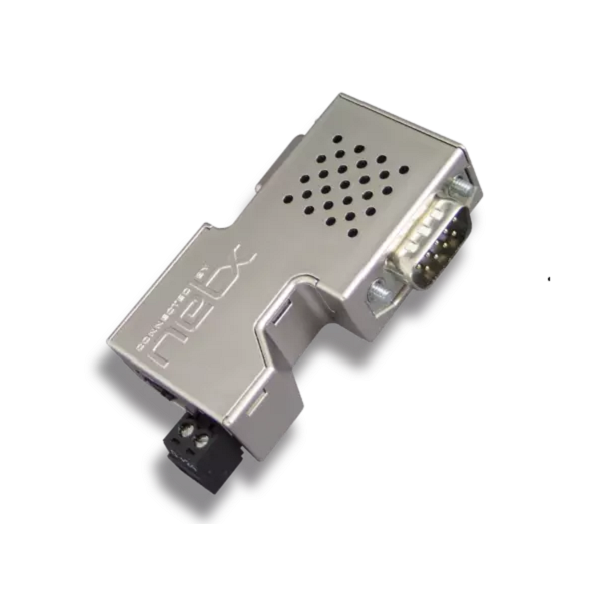

Jack kết nối PLC Hilscher NL 50-MPI

Jack kết nối PLC Hilscher NL 50-MPI

– Giao tiếp song song với 32 PLC với tối đa 16 kết nối TCP
– Dễ dàng ghép nối hai PLC mà không cần giao diện Ethernet
– Đầu nối netLINK-MPI cho phép hoạt động không gặp sự cố của các thiết bị khác ở cùng BUS MPI / DP
– Kết nối qua bất kỳ cổng nào: PROFIBUS / MPI / PPI
– Nguồn được cung cấp bởi đầu nối: 24 V DC ± 6 V DC
– RAM: 8 MB SDRAM

Jack kết nối PLC Hilscher NL 50-MPI là một bộ chuyển đổi giao thức (gateway) cho phép kết nối giữa mạng MPI của các PLC Siemens với các hệ thống khác thông qua các giao thức như Ethernet

Jack kết nối PLC Hilscher NL 50-MPI - DESCRIPTION

– Giao thức Ethernet “ISO trên TCP” RFC1006 hỗ trợ khớp nối của bất kỳ bên thứ ba nào với PLC
– Ghép nối ngay lập tức các thiết bị HMI tương thích S7 qua Ethernet

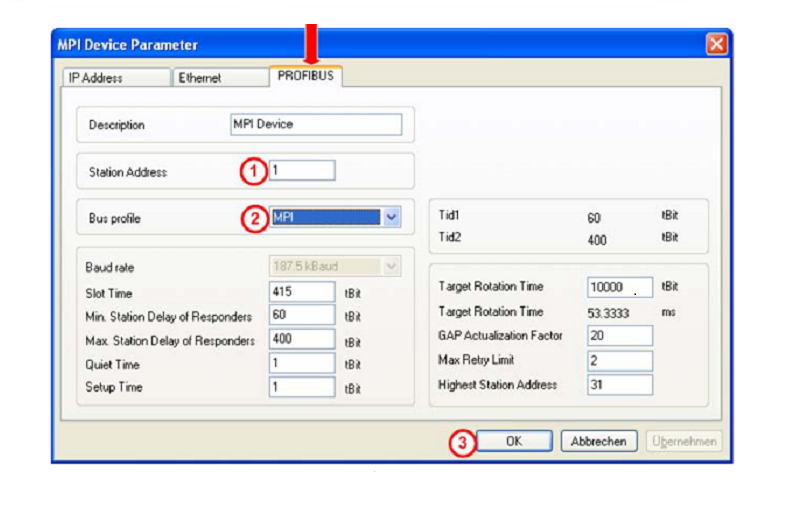

Jack kết nối PLC Hilscher NL 50-MPI - SET THE PARAMETER
– Đầu nối netLINK-MPI cho phép hoạt động không gặp sự cố của các thiết bị khác ở cùng bus MPI / DP
– Kết nối qua bất kỳ cổng nào: PROFIBUS / MPI / PPI
– RAM: 8 MB SDRAM

Jack kết nối PLC Hilscher NL 50-MPI - DIMENSION

Thông số kỹ thuật – Jack kết nối PLC Hilscher NL 50-MPI

Product	Product name	NL 50-MPI
	Part number	1701.430
	Brief description	S7-200/300/400 Ethernet Programming Connector
	Function	Monitoring, programming and visualizing S7-PLCs over Ethernet
Communication controller	Type	netX 50
Integrated Memory	RAM	8 MB SDRAM
Integrated Memory	FLASH	4 MB serial flash, with boot loader, firmware und configuration
Power supply	Supply voltage	24 V DC ± 6 V DC
	Current (typically)	57 mA (at 24 V), 72 mA (at 18 V), 48 mA (at 30 V)
	Connector	Connector for power supply from PLC: via D-Sub plug from PLC, 9-pin
	Connector for external power supply	Mini-COMBICON socket, 3.81 mm, 2-pin
Communication interface 1	Communication standard	PROFIBUS
	Interface type	RS-485, non-isolated (for hardware revision 2 and 3), isolated (from hardware revision 4)
	Connector	D-Sub plug, 9-pin; D-Sub socket, 9-pin, as interface for a S7 programming tool with 1:1 connection
Communication interface 2	Communication standard	Ethernet
	Interface type	10BASE-T/100BASE-TX, isolated
	Auto negotiation	supported
	Auto cross over	supported
	Connector	RJ45 socket
Displays	LED display	SYS, System status
		COM, Communication status
		LNK, Ethernet link status
		ACT, Ethernet activity status
Permitted ambient conditions	Operating temperature range	0 °C … +55 °C
Permitted ambient conditions	Humidity	0 % … 85 % relative humidity (not condensing)
Device	Dimensions (L x W x H)	74.3 mm x 40.6 mm x 16.7 mm
	Weight	approx. 40 g
	Protection class	IP 20
	Mounting/Installation	directly on PLC
Configuration	Configuration software	SyCon MPI or IBHnet-Treiber
Conformity	RoHS	yes
Conformance with EMC directives	CE sign	yes
	Electrostatic discharge (ESD) according to IEC/EN 61000-4-2:1995 (Air discharge method)	10 kV, Criterion A
	Electrostatic discharge (ESD) according to IEC/EN 61000-4-2:1995 (Contact discharge method)	4 kV, Criterion B
	Fast transient interferences (Burst), zone B, according to IEC/EN 61000-4-4:1995	1 kV Power supply connectors DC, Criterion B; 1 kV Communication and data lines, Criterion A
	Surge voltage, zone B, according to IEC/EN 61000-4-5:1995	1 kV CM, 0,5 kV DM Power supply connectors DC, Criterion B; 1 kV CM Communication and data lines, Criterion B

Datasheet Jack kết nối PLC Hilscher NL 50-MPI
