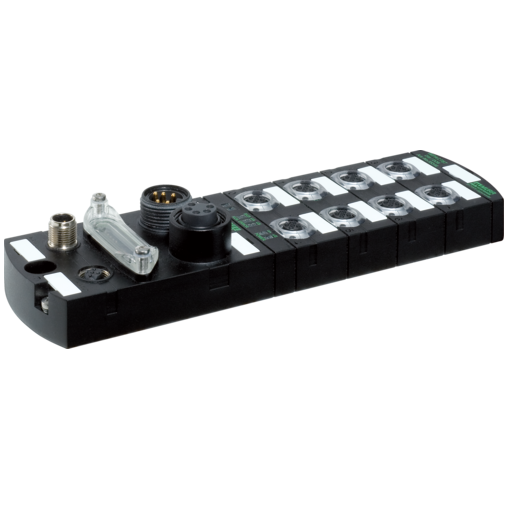

IMPACT67 compact module Murrelektronik 55346
– Hỗ trợ mạng Profibus DP
– 8 DI PNP, 8 DO 2 A
– Bảo vệ quá tải, ngắn mạch
– IP67. Housing fully potted
IMPACT67 compact module Murrelektronik 55346 là I/O mô-đun phân tán mạng Profibus DP dạng fieldbus IP67
* Hỗ trợ giao thức mạng Profibus DP

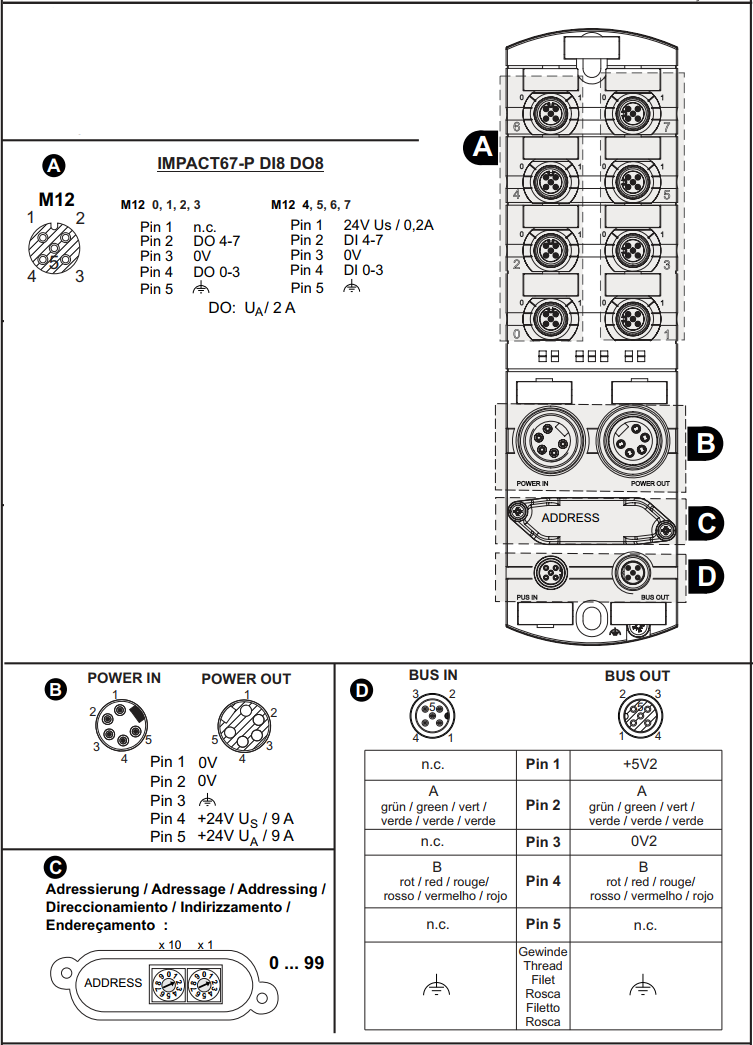

– Profibus DP 12 Mbit/s; M12, B-coded
– Cấp nguồn qua cổng 7/8″, 5-pole, 2× max. 9 A
– Cổng tín hiệu M12, 5-pole, A-coded
– Tích hợp 8 DI, 8 DO 2 A
– LED báo trạng thái, chẩn đoán trên mỗi port
– IP67

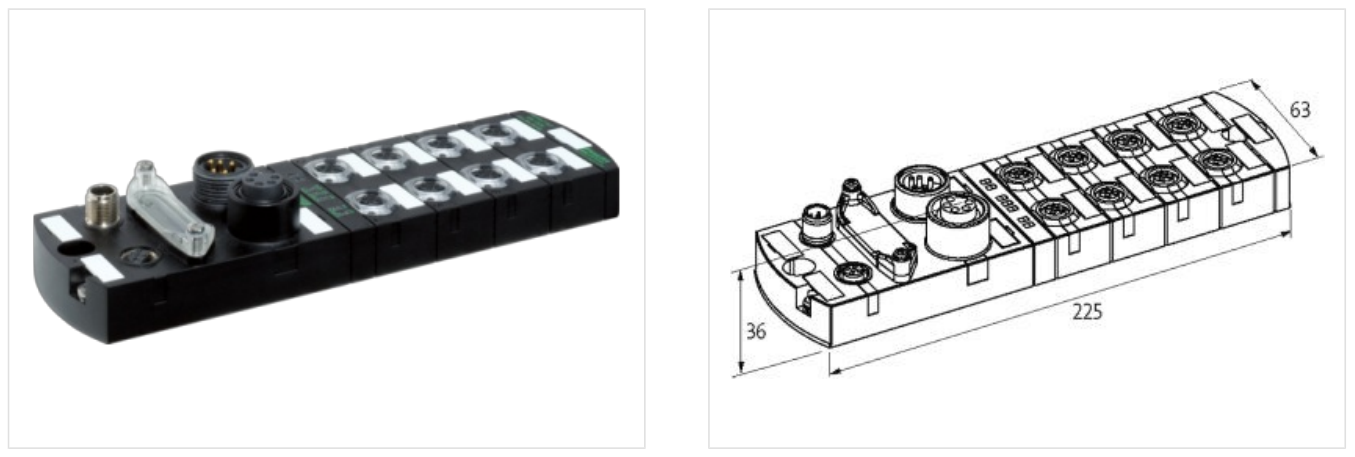

* Kích thước
Thông số kỹ thuật IMPACT67 compact module Murrelektronik 55346
ELECTRICAL DATA | SUPPLY
| Norm operating voltage | EN 61131-2 |
| Operating voltage US DC | 24 V |
| Total current UA max. | 9 A |
| Total current US max. | 9 A |
ELECTRICAL DATA | INPUT
| Overload resistant | yes |
| Short-circuit protected | yes |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Sensor current US per input max. | 0,2 A |
ELECTRICAL DATA | OUTPUT
| Overload resistant | yes |
| Short-circuit protected | yes |
| Output current per pin max. | 2 A |
INDUSTRIAL COMMUNICATION | BUS DATA
| Address range min. | 3 |
| Address range max. | 99 |
| Address setting type | Rotary switch |
DIAGNOSTICS
| Diagnostic | No voltage, Under voltage |
| Diagnostic via BUS | per module and channel |
| Diagnostic via LED | per module and channel |
| LED display | Ethernet connection/data traffic |
