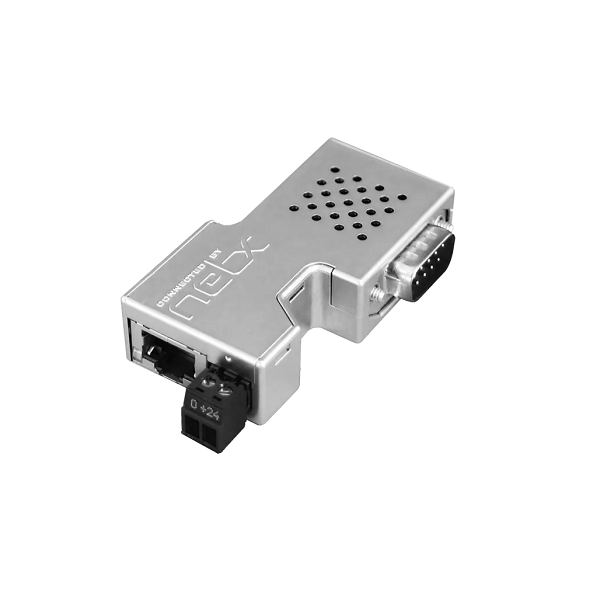

Hilscher Proxy connector NL 51N-DPL 1703.430
– Đầu nối nguồn 24 VDC, 2 cực Mini-COMBICON, RJ45, Đầu nối 9 chân DSub
– Kết nối mạng PROFINET I/O device và PROFIBUS slave
– NetLINK PROXY được cấu hình với công cụ SYCON.net dựa trên FDT / DTM
– Ram: 8 MB SDRAM
– IP20

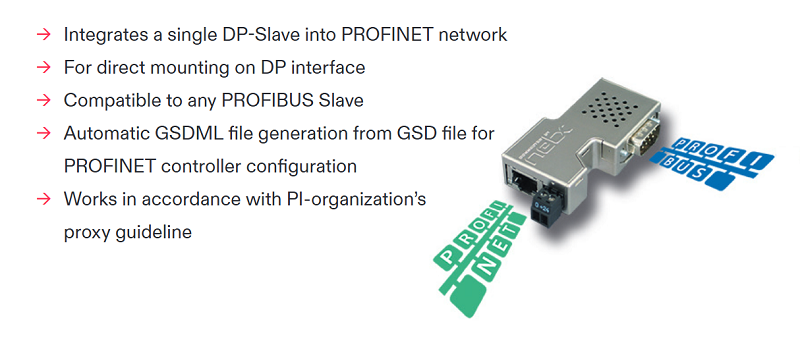

Hilscher Proxy connector NL 51N-DPL 1703.430 là một thiết bị chuyển đổi giao thức nhỏ gọn, giúp các thiết bị từ các hệ thống mạng khác biệt có thể giao tiếp và tương tác với nhau

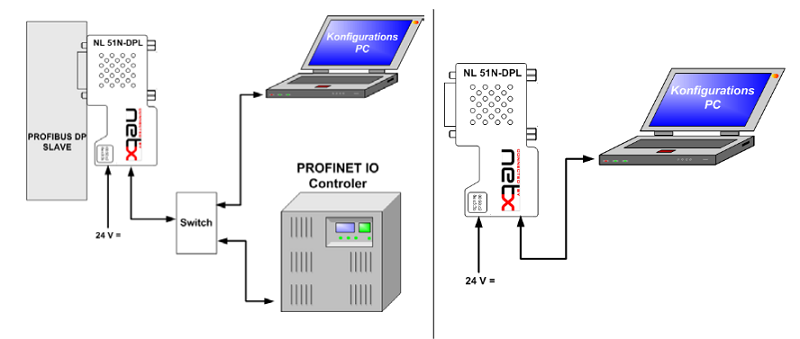

– Kết nối mạng PROFINET I/O device và PROFIBUS slave
– NetLINK PROXY được cấu hình với công cụ SYCON.net miễn phí dựa trên FDT / DTM
– Đầu nối cấp nguồn 2 cực Mini-COMBICON; RJ45; Đầu nối 9 chân DSub
– Nguồn cấp 24 VDC
– Ram: 8 MB SDRAM
Thông số kỹ thuật – Hilscher Proxy connector NL 51N-DPL 1703.430
| NL 51N-DPL | Parameter | Value |
| Communication controller | Type | netX 50 |
| Memory | RAM | 8 MB SDRAM
|
| FLASH | 4 MB serial Flash, with bootloader, firmware and configuration |
|
| PROFIBUS Interface | Transmission rate | 9,6 kBit/s up to 12 MBit/s |
| Interface Type | RS-485 (connected to power supply potential) |
|
| Connector | DSub-Plug 9-pin | |
| Automatic Baud rate detection | Not supported | |
| Ethernet communication | Data transport | TCP/IP |
| Number of connections | max. 16 TCP connections at a time | |
| PROFINET IO Controller connections | 1 | |
| Ethernet Interface | Transmission rate | 10/100 MBit/s |
| Interface Type | 100 BASE-TX, isolated | |
| Connector | RJ45- female | |
| Auto-Negotiation | supported | |
| Auto-Crossover | supported | |
| Display | LED Display | SYS System Status COM Communication Status ACT Ethernet Activity Status LNK Ethernet Link Status |
| Power supply | Voltage | 18 … 30 V DC |
| Current at 18 V | typ. 80 mA | |
| Current at 24 V | typ. 70 mA | |
| Current at 30 V | typ. 53 mA | |
| Connector | Mini-COMBICON -Socket 3,81 mm 2- pin |
|
| Emission | CISPR 11 Class A | |
| Immunity | EN 61131-2: 2003 | |
| Environmental conditions | Temperature rang | 0 … + 50 °C |
| Humidity | 0 … 85 % (no condensation allowed) | |
| Device | Dimensions (L x W x H) | 74,5 x 40,7 x 17,2 mm |
| Weight | appr.35 g | |
| Mounting / Installation | onto PROFIBUS Socket | |
| Protection Class | IP 20 | |
| CE Sign | Yes | |
| Configuration | Software | SYCON.net |
| Software | Ethernet-Device Setup |
