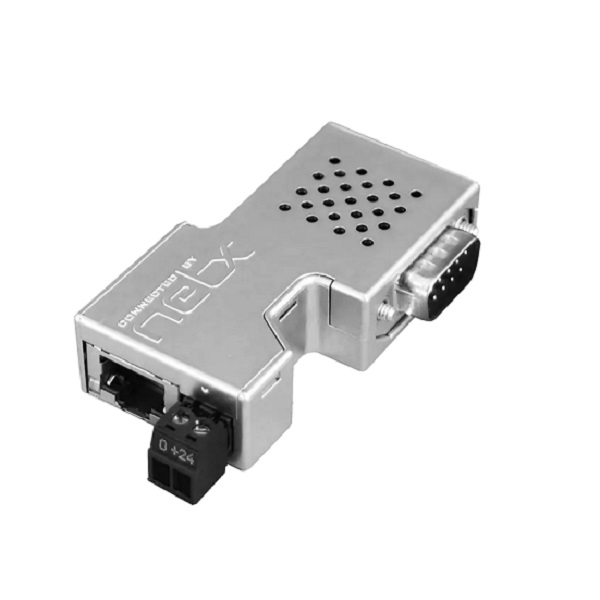

Hilscher Profinet/ Profibus Proxy connector NL 51N-DPL 1703.430
– Chuyển đổi nhanh chóng và dễ dàng từ PROFIBUS DP Slave sang PROFINET IO-Device
– Hỗ trợ đầy đủ báo động PROFIBUS, chẩn đoán và DPV1
– Tự động tạo tệp PROFINET GSDML
– Kết nối: DSub-Plug 9-pin
– Ram: 8 MB SDRAM
– IP20

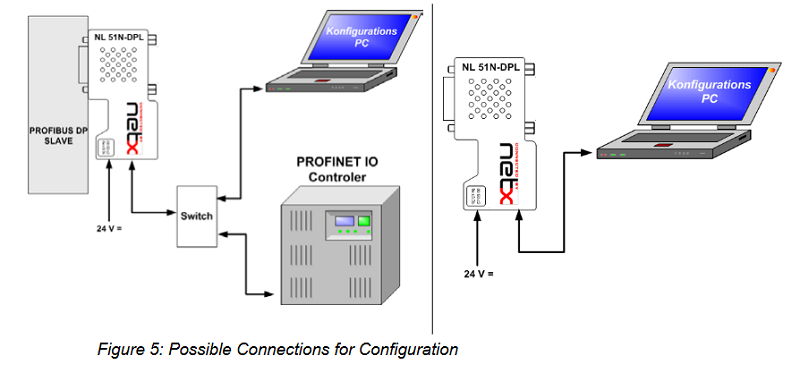

Hilscher Profinet/ Profibus Proxy connector NL 51N-DPL 1703.430 là một PROFINET/PROFIBUS Proxy kiểu connector. Đây là một giải pháp chuyển đổi giao thức nhỏ gọn, dùng để kết nối một mạng PROFIBUS vào hệ thống PROFINET
– Chuyển đổi nhanh chóng và dễ dàng từ PROFIBUS DP Slave sang PROFINET IO-Device
– Hỗ trợ đầy đủ báo động PROFIBUS, chẩn đoán và DPV1
– Tự động tạo tệp PROFINET GSDML
– Kết nối: DSub-Plug 9-pin
– Ram: 8 MB SDRAM
Thông số kỹ thuật – Hilscher Profinet/ Profibus Proxy connector NL 51N-DPL 1703.430
| NL 51N-DPL | Parameter | Value |
| Communication controller | Type | netX 50 |
| Memory | RAM | 8 MB SDRAM |
| FLASH | 4 MB serial Flash, with bootloader, firmware and configuration |
|
| PROFIBUS Interface | Transmission rate | 9,6 kBit/s up to 12 MBit/s |
| Interface Type | RS-485 (connected to power supply potential) |
|
| Connector | DSub-Plug 9-pin | |
| Automatic Baud rate detection | Not supported | |
| Ethernet communication | Data transport | TCP/IP |
| Data transport | max. 16 TCP connections at a time | |
| PROFINET IO Controller connections | 1 | |
| Ethernet Interface | Transmission rate | 10/100 MBit/s |
| Interface Type | 100 BASE-TX, isolated | |
| Connector | RJ45- female | |
| Auto-Negotiation | supported | |
| Auto-Crossover | supported | |
| Display | LED Display | SYS System Status COM Communication Status ACT Ethernet Activity Status LNK Ethernet Link Status |
| Power supply | Voltage | 18 … 30 V DC |
| Current at 18 V | typ. 80 mA | |
| Current at 24 V | typ. 70 mA | |
| Current at 30 V | typ. 53 mA | |
| Connector | Mini-COMBICON -Socket 3,81 mm 2- pin |
|
| Emission | CISPR 11 Class A | |
| Immunity | EN 61131-2: 2003 | |
| Environmental conditions | Temperature rang | 0 … + 50 °C |
| Humidity | 0 … 85 % (no condensation allowed) | |
| Device | Dimensions (L x W x H) | 74,5 x 40,7 x 17,2 mm |
| Weight | 74,5 x 40,7 x 17,2 mm | |
| Mounting / Installation | onto PROFIBUS Socket | |
| Protection Class | IP 20 | |
| CE Sign | YES | |
| Configuration | Software | SYCON.net |
| Software | Ethernet-Device Setup |
