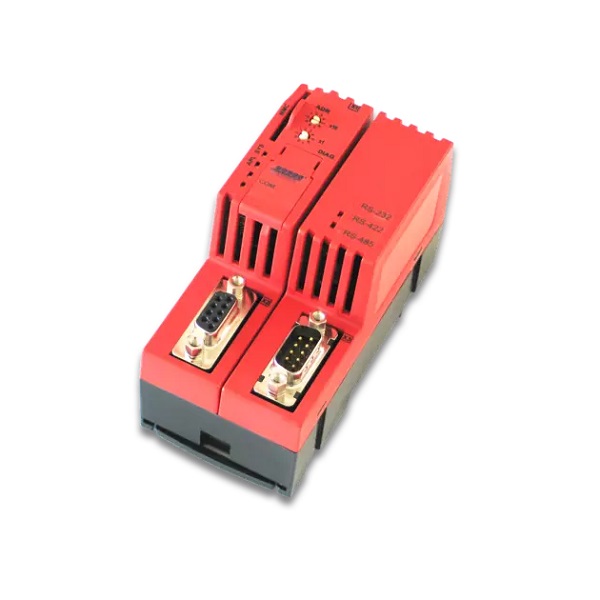

Hilscher Bộ chuyển đổi giao thức NT100-DP-RS/+ML 1718.100/+8211.000
– Cổng Serial: Modbus RTU hoặc các thiết bị hỗ trợ 3964R
– Có thể được cấu hình tự do
– Profibus có thể laster cho tối đa 125 Profibus Slave
– RAM: 8 MB SDRAM
– IP20

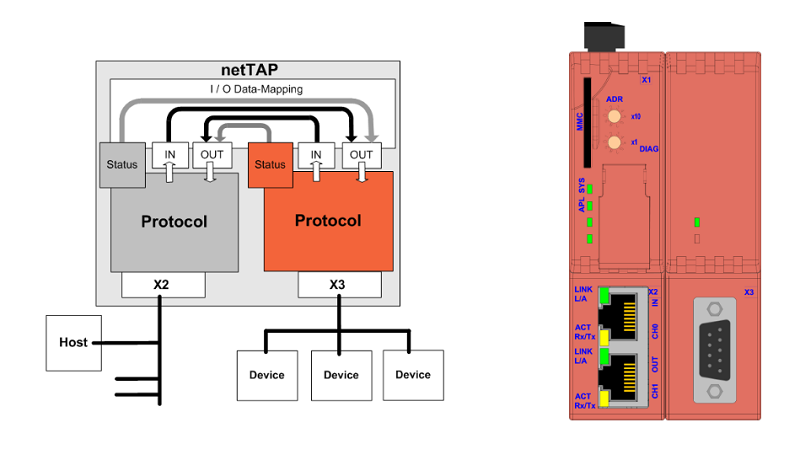

Hilscher Bộ chuyển đổi giao thức NT100-DP-RS/+ML 1718.100/+8211.000 là một gateway công nghiệp được thiết kế để chuyển đổi dữ liệu giữa giao thức mạng PROFIBUS-DP và các giao thức serial RS-485 như Modbus RTU, 3964R hoặc ASCII
– Tích hợp khả năng Modbus RTU hoặc các thiết bị hỗ trợ 3964R và thiết bị nối tiếp trong PROFIBUS
– Có thể được cấu hình tự do
– Profibus: có thể làm master cho tối đa 125 Profibus Slave
– RAM: 8 MB SDRAM
– Nguồn cấp: +18 … +30 V DC
Thông số kỹ thuật – Hilscher Bộ chuyển đổi giao thức NT100-DP-RS/+ML 1718.100/+8211.000
| Product | Product name | NT 100-DP-RS |
| Part number | 1718.100 | |
| Brief description | Gateway PROFIBUS DP to RS-232/422/485 | |
| Communication controller | netX | netX 100 |
| Integrated Memory | RAM | 8 MB SDRAM |
| FLASH | 4 MB serial Flash | |
| Application memory for netSCRIPT and variables | appr. 1 MByte | |
| Memory card | Type and size | SD or MMC card, max. 2 GByte |
| Power supply | Supply voltage | 24 V DC ± 6 V |
| Maximum Current at 24 V (typically) | 130 mA | |
| Typical power consumption | 3,2 W | |
| Connector | Mini-COMBICON, 2-pin | |
| Reverse voltage protection | yes | |
| Requirement to the power supply | For UL compliant usage: Device shall be supplied by an isolated voltage source | |
| Communication interface X2 | Communication standard | PROFIBUS-DP |
| Interface type | RS-485, optically isolated | |
| Connector | D-Sub, socket, 9-pin | |
| Communication interface X3 | Communication standard | Serial Interface |
| Interface type | RS-232, RS-422, RS-485 | |
| Connector | D-Sub, plug, 9-pin | |
| Diagnostic interface | Type | USB |
| Connector | Mini-USB, 5-pin | |
| Displays | LED displays | SYS System status |
| APL Application status | ||
| COM Communication status Duo LED red/green | ||
| COM Communication status Duo LED red/green | ||
| Operating elements | Network address | Network address, 2 rotary switches |
| Permitted ambient conditions | Ambient temperature (operation) | 0 … + 60 °C |
| Humidity | no condensation permitted | |
| Altitude | 0 … 2000 m | |
| Pollution degree | For UL-compliant usage: Device must be used in a pollution degree 2 environment | |
| Device | Dimensions (L x W x H) | 100 x 52 x 70 mm (without connector) |
| Weight | appr. 150 g | |
| Degree of protection | IP 20 | |
| Mounting | on DIN rail EN 60715 | |
| Configuration | Configuration software | SYCON.net |
| Conformity | RoHS | Yes |
| UL certification | UL | The device is UL 508 certified |
| UL file | UL-File No E334100 | |
| Conformance with EMC directives | CE sign | Yes |
| UKCA sign | Yes | |
| Emission | CISPR 11 Class A | |
| Immunity | EN 61131-2 / BS EN 61131-2 |
