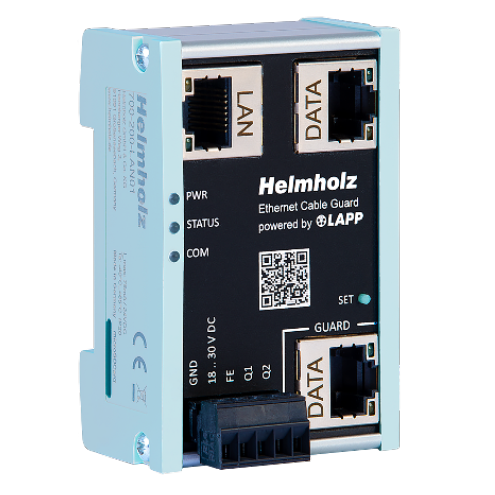

Helmholz Ethernet cable guard 700-200-LAN01

Helmholz Ethernet cable guard 700-200-LAN01

– Giám sát tuổi thọ của cáp dữ liệu
– Chủ động thời gian dừng máy
– Giao tiếp IIoT nhờ giao diện MQTT
– Đường truyền dữ liệu theo tiêu chuẩn truyền dẫn 100BASE-TX

Helmholz Ethernet cable guard 700-200-LAN01

Helmholz Ethernet cable guard 700-200-LAN01 - Ethernet cables Predictive maintenance

❖ Drag chain được dùng trong các ứng dụng kết nối các thiết bị giữa các bộ phận chuyển động của máy móc: kết nối field I/O, sensor, các thiết bị liên quan đến mạng ethernet công nghiệp (EtherCAT, EtherNET/IP, PROFINET…)

Helmholz Ethernet cable guard 700-200-LAN01 - DRAG CHAIN USE CASES

❖ Song song đó sẽ có những rủi ro đi kèm: dừng máy do sự cố cáp bị hỏng trong quá trình sản xuất, gây tổn thất về thời gian và tiền bạc.

Helmholz Ethernet cable guard 700-200-LAN01 - downtime cost

❖ Ethernet Cable Guard cho phép giám sát tuổi thọ của cáp dữ liệu Ethernet tiêu chuẩn trong các ứng dụng động (robot…).

Helmholz Ethernet cable guard 700-200-LAN01 - trường hợp ứng dụng

❖ Với Ethernet Cable Guard, tính khả dụng của hệ thống có thể được tăng lên và thời gian ngừng hoạt động có thể được lên kế hoạch. Điều này cho phép giảm đáng kể chi phí bảo trì.

Helmholz Ethernet cable guard 700-200-LAN01 - cable status graphic

Thông số kỹ thuật

Ethernet Cable Guard

General information

  • Order number 700-200-LAN01
  • Article name Ethernet Cable Guard
  • Scope of delivery Ethernet Cable Guard with power supply plug
  • Dimensions (DxWxH) 35 x 48,5 x 75,5 mm
  • Weight 110 g

LAN Interface

  • Number / Connection1
  • Connection RJ45
  • Transmission rate 10/100 Mbit/s
  • Features HTTPS Web access
  • Protocols MQTT V3.1.1 & V5

DATA Interfaces

  • Number / Connection1
  • Connection RJ45
  • Transmission rate 10/100 Mbit/s
  • Delay 735 ns at 100 Mbps

Outputs (Q1 / Q2)

  • Number / Connection2
  • TypeQ1: Push-Pull (NO) / Q2: Push-Pull (PWM)
  • CurrentMax 0,2 A
  • Protection Overload protection, short-circuit protection

Status indication

  • Functional status 3 LEDs
  • Ethernet status 6 LEDs

Power supply

  • Voltage supply 24 V DC, 18 … 30 V DC
  • Current draw 75 mA at DC 24 V
  • Power dissipation 1,9 W

Ambient conditions

  • Ambient temperature -40 °C … +65°C
  • Transport and storage temperature -40 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP20
  • Pollution degree 2
  • Mounting position As desired
  • Approvals CE

Tài liệu Helmholz Ethernet cable guard 700-200-LAN01 – Quick start
