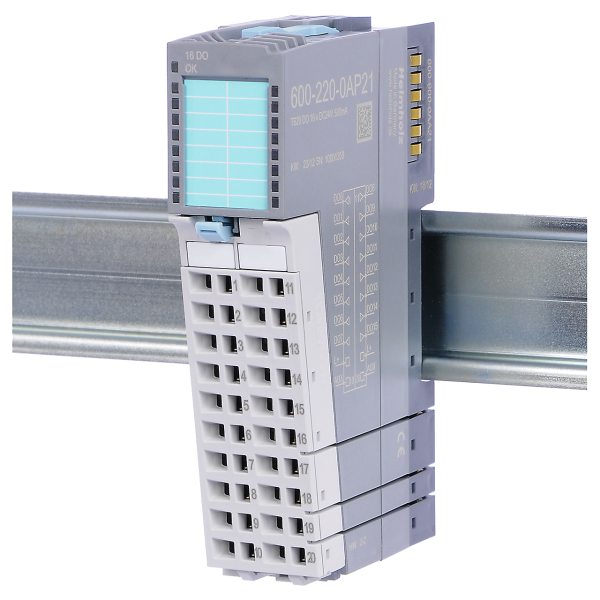

Helmholz Digital Output Module 16DO 600-220-0AP21

Helmholz Digital Output Module 16DO 600-220-0AP21 là mô-đun ngõ ra digital dùng cho hệ thống I/O TB20

– 16 ngõ ra digital 24 VDC, 500 mA
– Có đèn LED báo trạng thái
– Tháo lắp “nóng”

Helmholz Digital Output Module 16DO 600-220-0AP21 là mô-đun ngõ ra digital được sử dụng cho hệ thống I/O TB20

Helmholz Digital Output Module 16DO 600-220-0AP21 body

– 16 ngõ ra digital 24 VDC, 500 mA
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Helmholz Digital Output Module 16DO 600-220-0AP21 hotplug

Thông số kỹ thuật Helmholz Digital Output Module 16DO 600-220-0AP21

General information

Order number: 600-220-0AP21
Article name: DO 16x DC 24 V, 500 mA
Scope of delivery: DO 16x DC 24 V, 500 mA
Dimensions (DxWxH): 110 x 25 x 73 mm
Weight: 110 g
Number of outputs: 16
Power dissipation: 5 W
Output short-circuit protection: Electronic, for each individual channel
Inductive cutoff voltage limit: -48 V
Hot-swap capable: Yes

Electrical isolation

from the backplane bus: Yes
Between the channels: No

Supply voltage UP, US

Rated value: 24 V DC
Ripple USS: 3.6 V
Permissible range (with ripple): 20 … 30 V
Voltage for t < 10 ms: 50 V

Output current

Rated value: 500 mA
Leakage current: 0.5 mA

Current draw

External: 80 mA + Load
Internal: 47 mA
Internal: 47 mA

Ambient conditions

Ambient temperature: 0 °C … +60 °C
Transport and storage temperature: -20 °C … +80 °C
Relative air humidity: 95 % r H without condensation
Protection rating: IP 20
Noise immunity: DIN EN 61000-6-2 “EMC Immunity”
Interference emission: DIN EN 61000-6-4 “EMC Emission”
Vibration and shock resistance: DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
Approvals: CE, UL

Surrounding Air Temperature: 0 °C … +60°C

Pollution degree: 2
