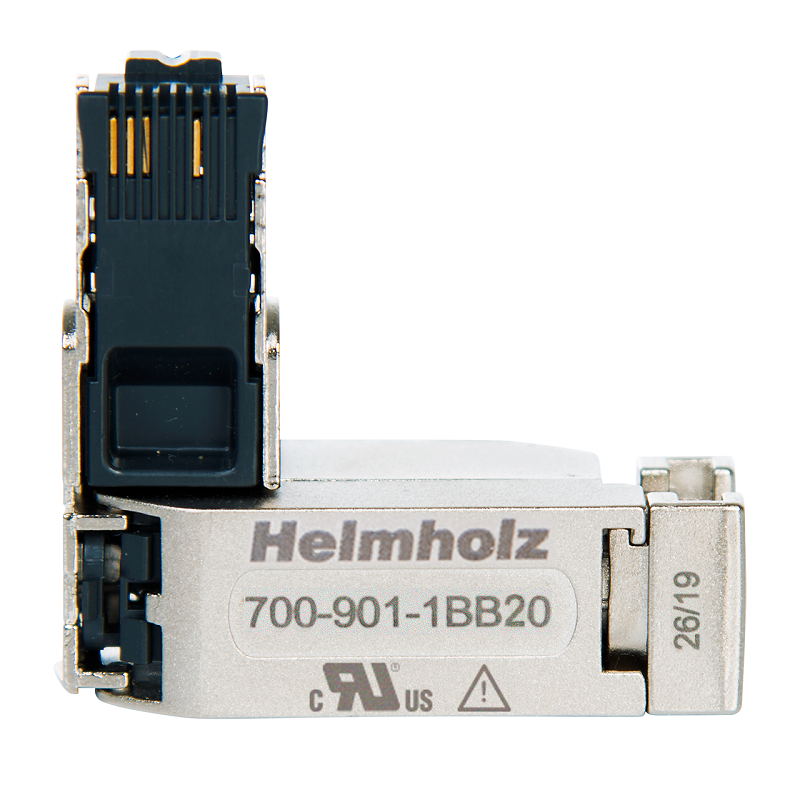

Helmholz Đầu nối Profinet EasyConnect 145° 10100 Mbits 700-901-1BB30 - header

Helmholz Đầu nối Profinet EasyConnect 90° 10/100 Mbit/s 700-901-1BB20

Helmholz Đầu nối Profinet EasyConnect 90° 10/100 Mbit/s 700-901-1BB20

– Các thành phần tiếp xúc được mã hóa màu giúp tránh lỗi kết nối
– Tốc độ truyền lên đến 100 Mbps
– Không có bộ phận riêng lẻ rời rạc
– Lắp đặt không cần dụng cụ
– Kết nối EasyConnect® RJ45 (IDC) cho các ứng dụng công nghiệp
– Dành cho PROFINET, Modbus và EtherCAT
– Đầu ra cáp 90°

Helmholz Đầu nối Profinet EasyConnect 90° 10/100 Mbit/s 700-901-1BB20

Là đầu nối mạng Profinet, Modbus, EtherCAT

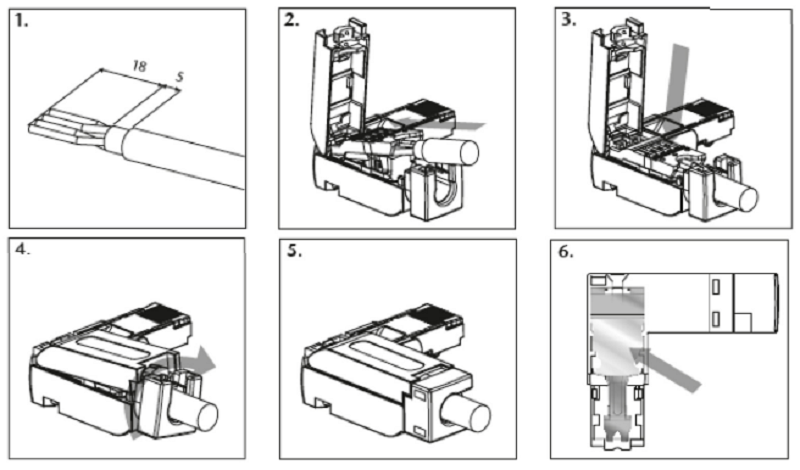

Helmholz Đầu nối Profinet EasyConnect 90° 10100 Mbits 700-901-1BB20 - assemply
❖ Vỏ kim loại cấp công nghiệp cung cấp độ bền cần thiết để phích cắm có thể được sử dụng trong nhiều ứng dụng công nghiệp
❖ Lắp ráp nhanh theo công nghệ kết nối EasyConnect
❖ Đầu nối RJ45 được thiết kế theo cấp bảo vệ IP20 và tốc độ truyền lên tới 100 Mbps

Thông số kỹ thuật – Helmholz Đầu nối Profinet EasyConnect 90° 10/100 Mbit/s 700-901-1BB20

PROFINET Connector 90° 10/100 Mbit/s

General information

  • Order number 700-901-1BB20
  • Article name PROFINET connector, RJ45, EasyConnect®, 90°
  • Scope of delivery PROFINET connector, installation instructions
  • Dimensions (DxWxH) 43.5 x 40.5 x 16.2 mm
  • Weight Approx. 35 g

PROFINET interface

  • Number 1
  • Physical layer Ethernet
  • Transmission rate max. 100 Mbps
  • Connection RJ45 connector

Connectors

  • Cable outlet 90°
  • Connector type EasyConnect®
  • Connectible cables PROFINET cable
  • Cable cross-section 4 x 24 AWG or 22 AWG
  • Outside diameter 6.2 … 6.7 mm

Ambient conditions

  • Ambient temperature -30 °C … +70°C
  • Transport and storage temperature -40 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Pollution degree 2
  • Protection rating IP20
  • Approvals CE, UL
