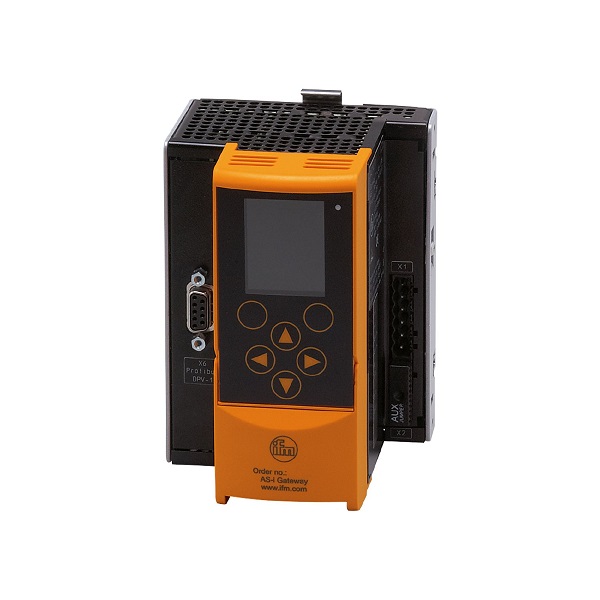

Gateway AS-i / Profibus AC1411 của IFM
– Profibus DP (DPV0 + DPV1)
– Ethernet; RJ 45; 10/100 MBaud
– Điện áp: 18…32 DC (AUX) / 21…31.6 DC (AS-i)
– Có đèn LED hiển thị trạng thái: đỏ / xanh
– IP20
Gateway AS-i / Profibus AC1411 của IFM: là thiết bị chuyển đổi và giao tiếp dữ liệu giữa mạng cảm biến AS-Interface và mạng trường Profibus-DP, giúp các PLC trên Profibus giám sát và điều khiển thiết bị AS-i
– Profibus DP (DPV0 + DPV1)
– Ethernet; RJ 45; 10/100 MBaud
– Điện áp: 18…32 DC (AUX) / 21…31.6 DC (AS-i)
– Có đèn LED hiển thị trạng thái: đỏ / xanh
Thông số kỹ thuật – Gateway AS-i / Profibus AC1411 của IFM
| Design | housing for DIN rail mounting |
| Application | PROFIBUS gateway |
| Operating voltage[V] | 18…32 DC; (AUX; AS-i: 21…31,6 V DC) |
| Current consumption[mA] | < 500; (AUX / AS-i 1) |
| Max. current consumption from AS-i[mA] | 500; (with external supply: 10 mA) |
| Number of AS-i masters | 1 |
| Electrical separation | yes |
| Voltage range DC[V] | to PELV |
| Communication interface | Ethernet; PROFIBUS |
| Ethernet – Modbus TCP | |
|---|---|
| Transmission rate | 10 MBaud; 100 MBaud |
| Connector type | RJ45 |
| Protocol | Modbus TCP |
| Usage type | programming |
| Ethernet – TCP/IP | |
|---|---|
| Transmission rate | 10 MBaud; 100 MBaud |
| Connector type | RJ45 |
| Protocol | TCP/IP |
| Usage type | programming |
| Ethernet – UDP/IP | |
|---|---|
| Transmission rate | 10 MBaud; 100 MBaud |
| Connector type | RJ45 |
| Protocol | UDP/IP |
| Usage type | programming |
| PROFIBUS | |
|---|---|
| Transmission standard | EN 50170 |
| Transmission rate | 12 MBaud |
| Protocol | Profibus DP |
| Usage type | data transmission |
| Version | DPV0; DPV1 |
| Ambient temperature[°C] | 0…60 |
| Storage temperature[°C] | -20…70 |
| Protection | IP 20 |
| MTTF[years] | 45 |
| AS-i version | 3.0 |
| AS-i master profile | M4 |
| AS-i certificate | 97302 |
| Weight[g] | 715 |
| Housing | rectangular |
| Type of mounting | mounting on DIN rail; (TH35 (EN 60715)) |

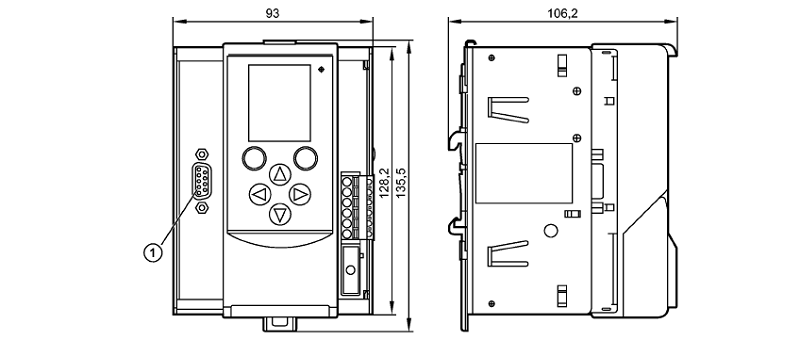

| Dimensions[mm] | 135.5 x 93 x 106.2 |
| Materials | aluminium powder-coated; steel sheet galvanised; PC |
| Display |
|
| Items supplied |
|
|
| Accessories (optional) |
|
| Pack quantity | 1 pcs. |
| terminals | …2.5 mm² |
