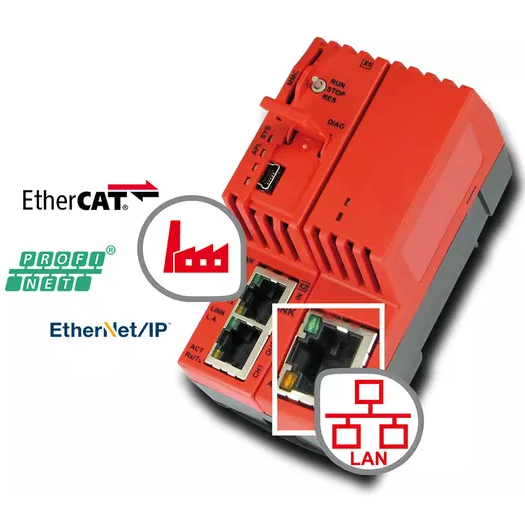

netHOST RTE – Ethernet LAN PROFINET IO-Controller NHST-T100-EN/PNM 1890.840
– NHST-T100-EN/PNM hỗ trợ các giao thức PROFINET IO với đầy đủ tính năng cho tối đa 128 thiết bị PROFINET Slave
– Hỗ trợ thẻ nhớ SD để sao lưu và phục hồi firmware, cấu hình nhanh chóng
– Truy cập mở dựa trên TCP/IP
– Tích hợp đơn giản vào các hệ thống nhúng theo driver mã nguồn “C”
– Khả năng cấu hình mở dựa trên XML

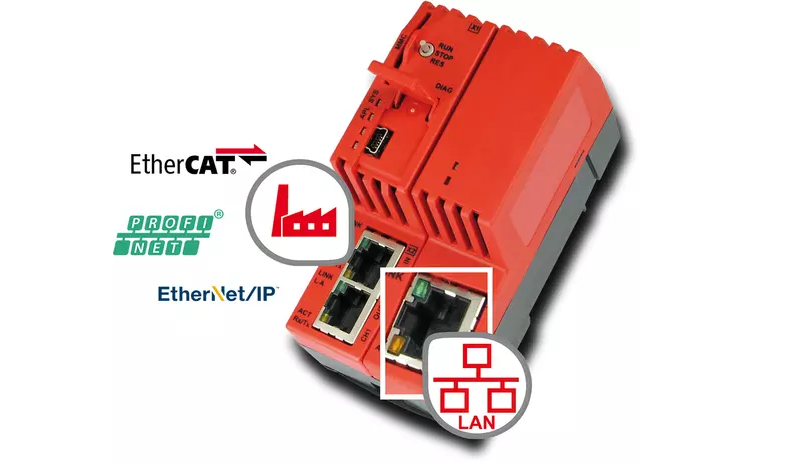

netHOST RTE – Ethernet LAN PROFINET IO-Controller NHST-T100-EN/PNM 1890.840
Là bộ điều khiển Ethernet LAN master lắp DIN-rail
→ Được điều khiển thông qua giao thức truy cập dựa trên TCP/IP đơn giản
→ Dành cho Profinet, Ethernet/IP, EtherCAT
→ Nhờ công nghệ LAN, hai thiết bị có thể được vận hành kết hợp như các thiết bị dự phòng. Nếu một trong hai thiết bị bị lỗi hoặc nếu một đường truyền bị gián đoạn, có thể chuyển đổi từ thiết bị này sang thiết bị kia.
Thông số kỹ thuật – Ethernet LAN PROFINET IO-Controller NHST-T100-EN/PNM 1890.840
| Product | Product name | NHST-T100-EN/PNM |
| Part number | 1890.840 | |
| Brief description | Ethernet LAN PROFINET IO-Controller | |
| Communication controller | netX | netX 100 |
| Integrated Memory | RAM | 8 MB SDRAM |
| FLASH | 4 MB serial Flash | |
| Memory card | Type and size | SD card, max. 2 GByte. SDHC- or SDXC-card type must not be used. |
| Power supply | Supply voltage | 24 V DC ± 6 V |
| Maximum Current at 24 V (typically) | 130 mA | |
| Typical power consumption | 3.2 W | |
| Connector | Mini-COMBICON, 2-pin | |
| Reverse voltage protection | yes | |
| Requirement to the power supply | For UL conform usage: Device shall be supplied by an isolated voltage source | |
| Communication interface 1 | Communication standard | Ethernet |
| Interface type | 100BASE-TX or 10BASE-T, isolated | |
| Connector | 2 * RJ45 | |
| Communication interface 2 | Communication standard | Ethernet |
| Interface type | 100BASE-TX or 10BASE-T, isolated | |
| Connector | 1 * RJ45 | |
| Diagnostic interface | Type | USB |
| Connector | Mini-USB, 5-pin | |
| Displays | LED displays | SYS System status netHOST |
| APL Application status netHOST | ||
| SF Communication status | ||
| BF Communication status | ||
| LINK Link | ||
| ACT Activity | ||
| Environment | Ambient temperature range for operation | 0 °C … +60 °C |
| Ambient temperature range for storage | -40 °C … +85 °C | |
| Humidity range | no condensation permitted | |
| Pollution degree | For UL-compliant usage: Device must be used in a pollution degree 2 environment | |
| Altitude | 0 m … 2000 m | |
| Device | Dimensions (L x W x H) | 100 x 52 x 70 mm (without connector) |
| Weight | appr. 150 g | |
| Degree of protection | IP 20 | |
| Mounting | on DIN rail EN 60715 | |
| Configuration | Configuration software | SYCON.net |
| Ethernet Device Configuration Tool | ||
| Conformity | RoHS | Yes |
| Conformance with EMC directives | CE sign | Yes |
| UKCA sign | Yes | |
| Emission | EN 55011 / BS EN 55011 | |
| Immunity | EN 61131-2 / BS EN 61131-2 |
