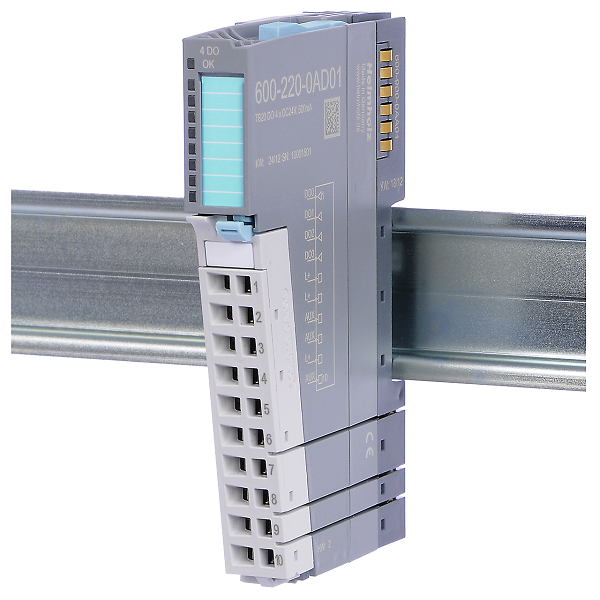

Digital output module, DC 24 V, 500mA 4x – 600-220-0AD01
Helmholz Digital Output Module 4DO 600-220-0AD01 là mô-đun ngõ ra digital dùng cho hệ thống I/O TB20
– 4 ngõ ra digital 24 VDC, 500 mA
– Có đèn LED báo trạng thái
– Tháo lắp “nóng”

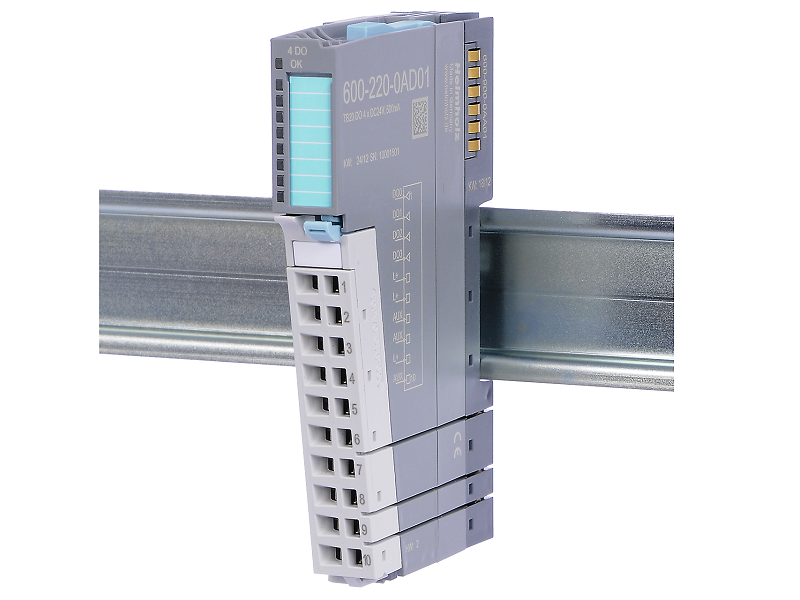

Helmholz Digital Output Module 4DO 600-220-0AD01 là mô-đun ngõ ra digital được sử dụng cho hệ thống I/O TB20
– 4 ngõ ra digital 24 VDC, 500 mA
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”
Thông số kỹ thuật Helmholz Digital Output Module 4DO 600-220-0AD01
General information
- Order number: 600-220-0AD01
- Article name: DO 4x DC 24 V, 500 mA
- Scope of delivery: DO 4x DC 24 V, 500 mA
- Dimensions (DxWxH): 110 x 14 x 73 mm
- Weight: 70 g
- Number of outputs: 4
- Power dissipation: 1.0 W
- Output short-circuit protection: Electronic, for each individual channel
- Inductive cutoff voltage limit: -48 V
- Hot-swap capable: Yes
- Hot-swap capable: Yes
Electrical isolation
- from the backplane bus: Yes
- Between the channels: No
Supply voltage UP, US
- Rated value: 24 V DC
- Ripple: USS 3.6 V
- Permissible range (with ripple): 20 … 30 V
- Voltage for t < 10 ms: 50 V
Output current
- Rated value: 500 mA
- Leakage current: 0.5 mA
Current draw
- External: 20 mA + Load
- Internal: 30 mA
Ambient conditions
- Ambient temperature: 0 °C … +60 °C
- Transport and storage temperature: -20 °C … +80 °C
- Relative air humidity: 95 % r H without condensation
- Protection rating: IP 20
- Noise immunity: DIN EN 61000-6-2 “EMC Immunity”
- Interference emission: DIN EN 61000-6-4 “EMC Emission”
- Vibration and shock resistance: DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
- Approvals: CE, UL
UL
- Surrounding Air Temperature: 0 °C … +60°C
- Pollution degree: 2
