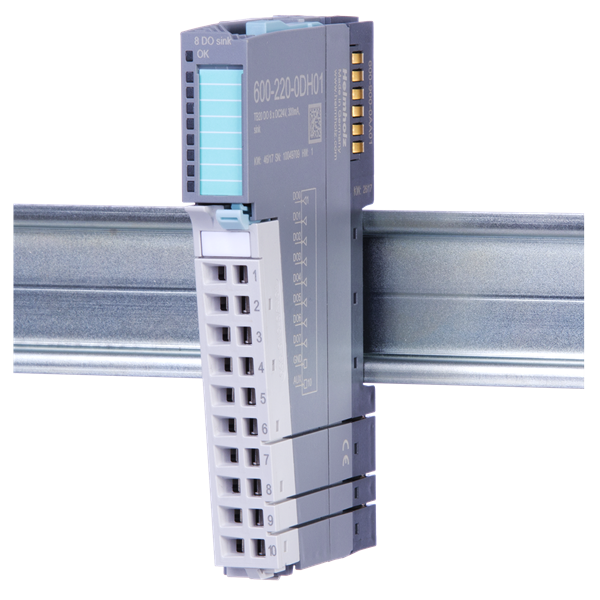

Digital output module - 8DO DC 24 V, 300 mA, sink 600-220-0DH01 - header

Digital output module – 8DO DC 24 V, 300 mA, sink 600-220-0DH01

Digital output module – 8DO DC 24 V, 300 mA, sink 600-220-0DH01 của Helmholz là mô-đun ngõ ra digital NPN (sink) dùng cho hệ thống I/O TB20

– Thiết kế nhỏ gọn
– 8 ngõ ra digital 24 VDC, sink output, 300 mA
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Digital output module – 8DO DC 24 V, 300 mA, sink 600-220-0DH01 của Helmholz là mô-đun ngõ ra digital NPN (sink) dùng cho hệ thống I/O TB20

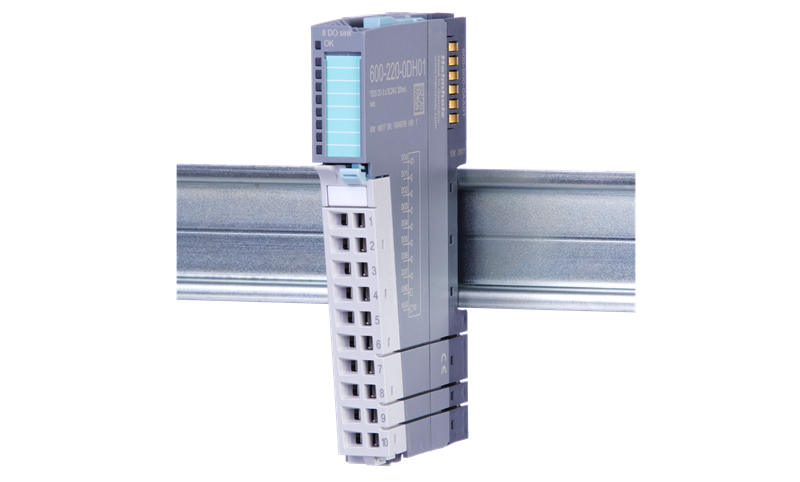

Digital output module - 8DO DC 24 V, 300 mA, sink 600-220-0DH01 - body

Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail. Thao tác lắp đặt, thay thế dễ dàng

Digital output module – 8DO DC 24 V, 300 mA, sink 600-220-0DH01
– 8 ngõ ra digital 24 VDC, sink output, 300 mA
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Helmholz-TB20 bus coupler - slim I/O

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Helmholz bus coupler - Toolbox simutation

Sản phẩm tương tự: TB20 đigital I/O

Thông số kỹ thuật – Digital output module – 8DO DC 24 V, 300 mA, sink 600-220-0DH01

Digital-output-module, DC 24 V, 300mA, sink 8x

General information

  • Order number 600-220-0DH01
  • Article name DO 8x DC 24 V, 300 mA, sink
  • Scope of delivery DO 8x DC 24 V
  • Dimensions (DxWxH) 110 x 14 x 73 mm
  • Weight approx. 70 g
  • Number of outputs 8
  • Power dissipation Max. 2.5 W
  • Output short-circuit protection Electronic, for each individual channel
  • Inductive cutoff voltage limit -48 V
  • Hot-swap capable Yes
  • Hot-swap capable Yes

Electrical isolation

  • from the backplane bus Yes
  • Between the channels No

Supply voltage UP, US

  • Rated value -24 V DC
  • Ripple USS Max. 3.6 V
  • Permissible range (with ripple) 20 … 30 V
  • Voltage for t < 10 ms 50 V

Output current

  • Rated value 300 mA
  • Leakage current max. 0,5 mA

Current draw

  • External Max. 40 mA + load
  • Internal Max. 35 mA

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Pollution degree 2
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-8:2008 “Vibration”, DIN EN 60068-27:2010 “Shock“
