Digital module, DC 24 V 8x DI / 8x DO, 600-230-0AP21
Helmholz Digital I/O module, DC 24 V 8x DI / 8x DO, 600-230-0AP21
– 08 ngõ vào digital 24 VDC, 08 ngõ ra digital 24 VDC, 500 mA
– Có đèn LED báo trạng thái
– Tháo lắp “nóng”

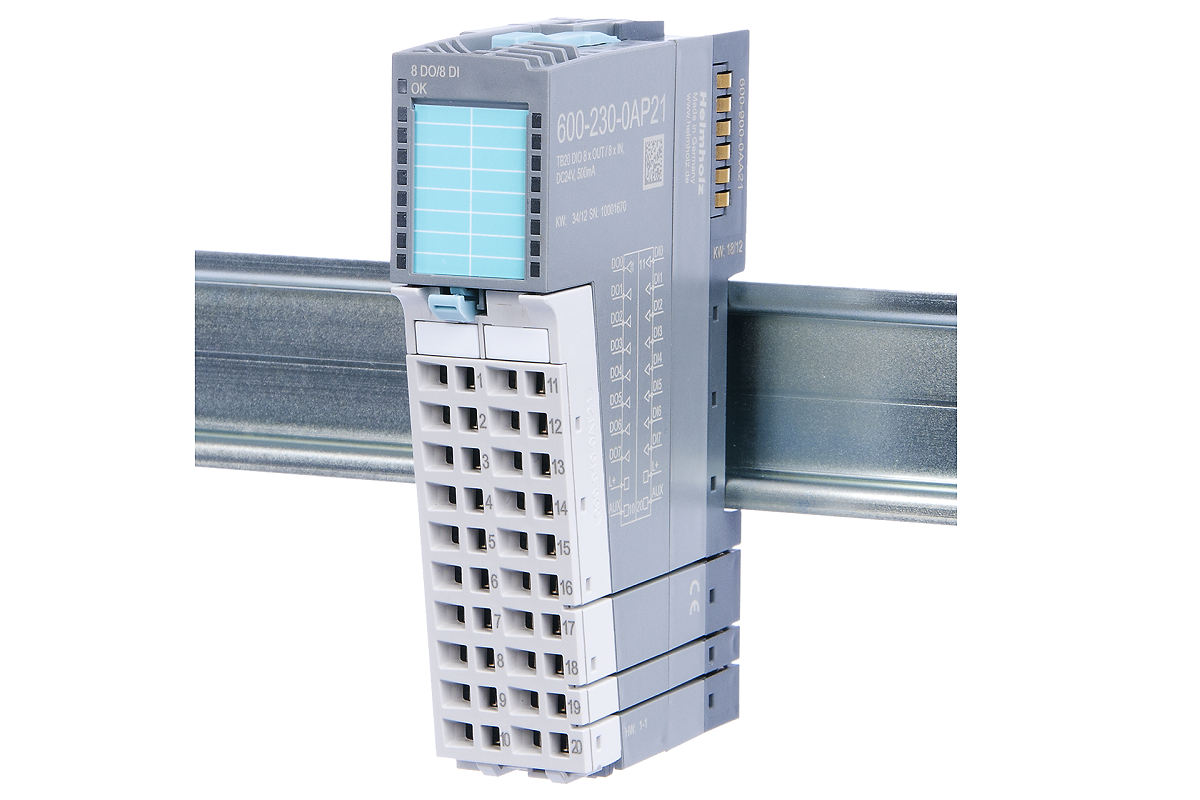

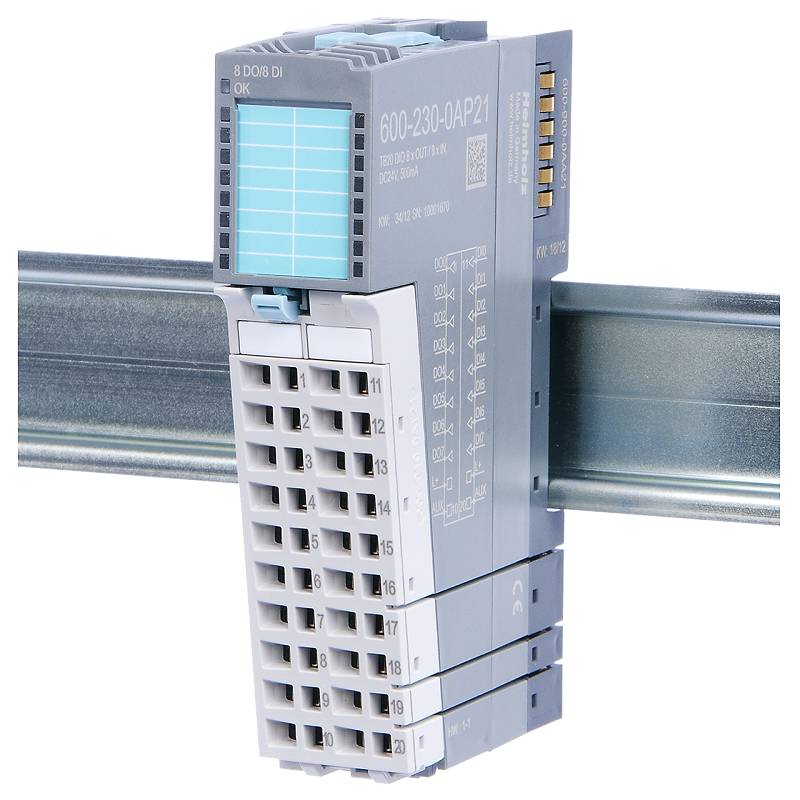

Helmholz Digital module, DC 24 V 8x DI / 8x DO, 600-230-0AP21 là mô-đun ngõ ra digital I/O được sử dụng cho hệ thống I/O TB20
– 08 ngõ vào digital 24 VDC, 08 ngõ ra digital 24 VDC, 500 mA
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”
Thông số kỹ thuật – Helmholz Digital I/O module, DC 24 V 8x DI / 8x DO, 600-230-0AP21
General information
- Order number: 600-230-0AP21
- Article name: DIO 8x In/8x Out DC 24 V, 500 mA
- Scope of delivery: DIO 8x In/8x Out DC 24 V, 500 mA
- Dimensions (DxWxH): 110 x 25 x 73 mm
- Number of inputs: 8
- Number of outputs: 8
- Input characteristic curve: Type 2, EN 61131-2
- Reverse polarity protection for inputs: Yes
- Output short-circuit protection: Electronic, for each individual channel
- Inductive cutoff voltage limit: -48 V
- Hot-swap capable: Yes
Input voltage
- For signal “0”: – 3 V … 9 V
- For signal “1”: 12 V … 30 V
- For signal “1”: 12 V … 30 V
Electrical isolation
- from the backplane bus: Yes
- Between the channels: No
Supply voltage UP, US
- Rated value: 24 V DC
- Ripple USS: max. 3.6 V
- Permissible range (with ripple): 20 … 30 V
- Voltage for t < 10 ms: 50 V
Output current
- Rated value: 500 mA
- Leakage current: 0.5 mA
Current draw
- External: 500 mA
- Internal: 0.5 mA
- Internal: 0.5 mA
Ambient conditions
- Ambient temperature: 0 °C … +60 °C
- Transport and storage temperature: -20 °C … +80 °C
- Relative air humidity: 95 % r H without condensation
- Protection rating: IP 20
- Certifications: CE, UL
UL
- Surrounding Air Temperature: 0 °C … +60°C
- Pollution degree: 2
CE
- Noise immunity: DIN EN 61000-6-2 “EMC Immunity”
- Interference emission: DIN EN 61000-6-4 “EMC Emission”
- Vibration and shock resistance: DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
