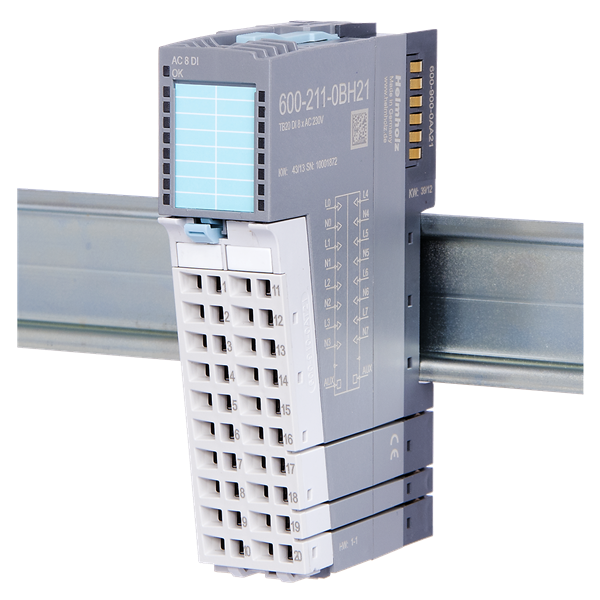

Digital Input module AC 230 V, 8DI 600-211-0BH21 - header

Digital Input module AC 230 V, 8DI 600-211-0BH21

Digital Input module AC 230 V, 8DI 600-211-0BH21 của Helmholz là mô-đun ngõ vào digital 230 VAC dùng cho hệ thống I/O TB20

– Thiết kế nhỏ gọn
– 8 ngõ vào digital 230 VAC
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Digital Input module AC 230 V, 8DI 600-211-0BH21 của Helmholz  là mô-đun ngõ vào digital 230 VAC dùng cho hệ thống I/O TB20

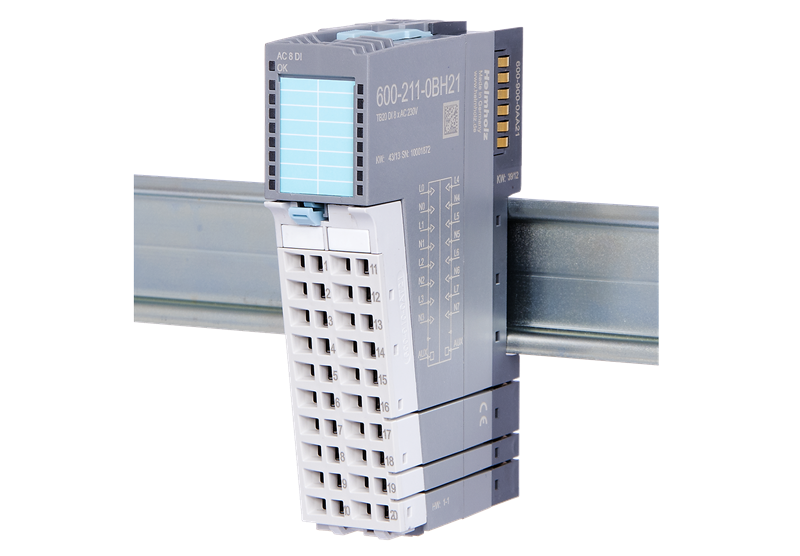

Digital Input module AC 230 V, 8DI 600-211-0BH21 - body

Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail. Thao tác lắp đặt, thay thế dễ dàng

Digital Input module AC 230 V, 8DI 600-211-0BH21
– 8 ngõ vào digital 230 VAC
– Có đèn LED báo trạng thái hoạt động từng ngõ ra (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Helmholz-TB20 bus coupler - slim I/O

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Helmholz bus coupler - Toolbox simutation

Sản phẩm tương tự: TB20 đigital I/O

Thông số kỹ thuật – Digital Input module AC 230 V, 8DI 600-211-0BH21

Digital input module, AC 230 V, per channel N 8x

General information

  • Order number 600-211-0BH21
  • Article name DI 8 x AC 230 V, per channel N, type 1
  • Scope of delivery DI 8 x AC 230 V, per channel N, type 1
  • Dimensions (DxWxH) 110 x 25 x 73 mm
  • Weight Approx. 110 g
  • Number of inputs 8
  • Power dissipation Max. 15.2 W
  • Input characteristic curve Type 1, EN 61131-2
  • Input frequency 50 Hz / 60 Hz
  • Hot-swap capable Yes
  • Hot-swap capable Yes

Electrical isolation

  • from the backplane bus Yes
  • Between the channels Yes

Current draw

  • External Max. 0 mA
  • Internal Max. 22 mA

Input voltage

  • For signal “0” 0 V … 40 V
  • For signal “1” 79 V … 253 V
  • For signal “1” 79 V … 253 V

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
  • RoHS Yes
  • REACH Yes
