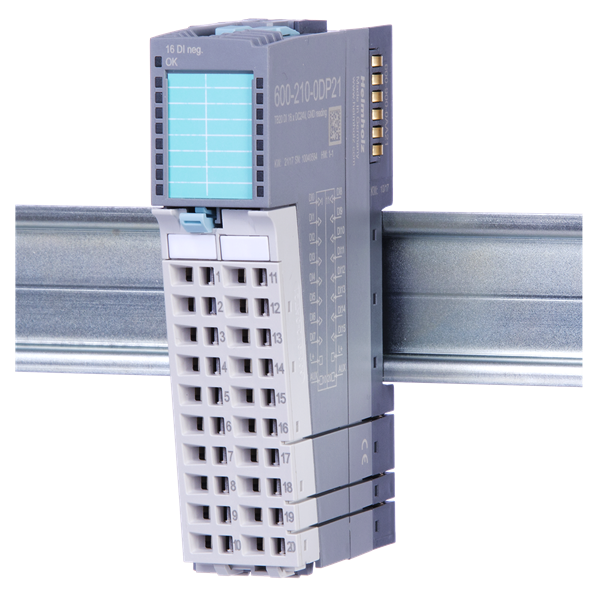

Digital Input module 16DI sink input, DC 24 V 600-210-0DP21 - header

Digital Input module 16DI sink input, DC 24 V 600-210-0DP21

Digital Input module 16DI sink input, DC 24 V 600-210-0DP21 là mô-đun ngõ vào digital NPN dùng cho hệ thống I/O TB20

– 16 ngõ vào digital 24 VDC, sink
– Có đèn LED báo trạng thái
– Tháo lắp “nóng”

Digital Input module 16DI sink input, DC 24 V 600-210-0DP21 của Helmholz là mô-đun ngõ vào digital, kiểu sink (NPN), được sử dụng cho hệ thống I/O TB20

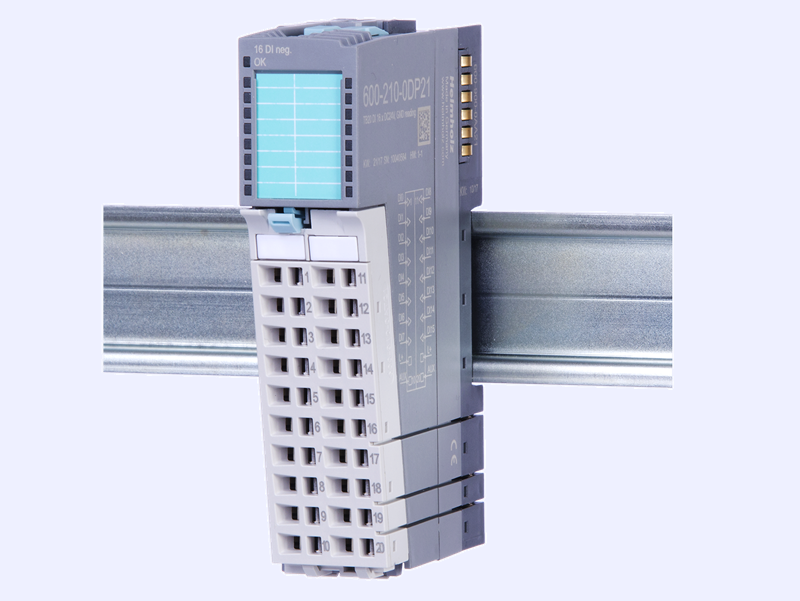

Digital Input module 16DI sink input, DC 24 V 600-210-0DP21 - body

– 16 ngõ vào digital 24 VDC, sink input
– Có đèn LED báo trạng thái hoạt động từng ngõ vào (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Helmholz bus coupler TB20 - hotplug

Helmholz Digital Input module 16DI sink input:

Mô-đun đầu vào kỹ thuật số, DC 24 V, kiểu sink, 16x
Phạm vi giao hàng đã bao gồm đầu nối phía trước phù hợp cho cáp và mô-đun cơ sở.
Mô-đun có 16 đầu vào kỹ thuật số trong phiên bản đọc GND.

Mô-đun đầu vào kỹ thuật số, DC 24 V, kiểu sink
Mô-đun đầu vào kỹ thuật số cho hệ thống IO bus trường mô-đun TB20.
Đèn LED màu xanh lam cho biết trạng thái hoạt động của mô-đun
Đèn LED màu xanh lá cây (một cho mỗi đầu vào) cho biết trạng thái của đầu vào
16 đầu vào, được cách ly về mặt điện với bus mặt sau

Thông số kỹ thuật – Digital Input module 16DI sink input, DC 24 V 600-210-0DP21

Digital-Input-Modul, DC 24 V, GND-Reading 16x

General information

  • Order number 600-210-0DP21
  • Article name DI 16x DC 24 V, GND reading
  • Scope of delivery DI 16x DC 24 V
  • Dimensions (DxWxH) 110 x 25 x 73 mm
  • Weight ca. 110 g
  • Number of inputs 16
  • Power dissipation Max. 3.7 W
  • Input characteristic curve Type 2, EN 61131-2
  • Reverse polarity protection for inputs Yes
  • Hot-swap capable Yes
  • Hot-swap capable Yes

Electrical isolation

  • from the backplane bus Yes
  • Between the channels No

Current draw

  • External Max. 0 mA
  • Internal Max. 23 mA

Input voltage

  • For signal “0” Vcc -5 … Vcc
  • For signal “1” 0 V … Vcc-11 V
  • For signal “1” 0 V … Vcc-11 V

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature– 20 °C … +80 °C
  • Relative air humidity 95 % r. H. without condensation
  • Pollution degree 2
  • Protection rating IP 20
  • Certifications CE, UL

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-8:2008 “Vibration”, DIN EN 60068-27:2010 “Shock“
  • RoHS Yes
  • REACH Yes

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2
