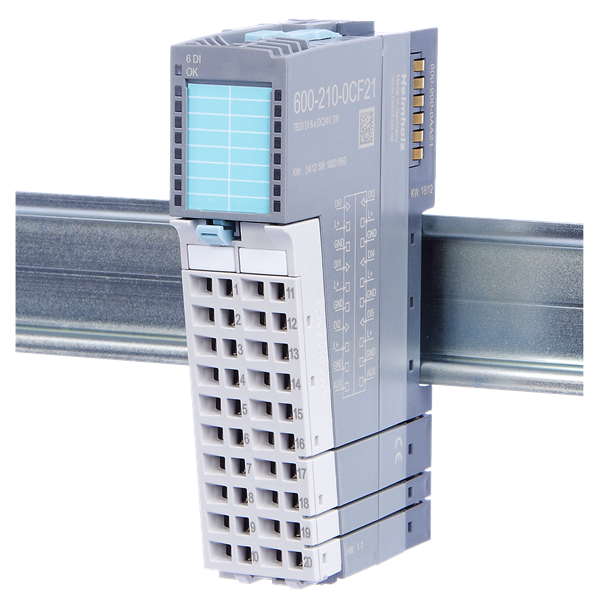

Digital Input 3-wire 6DI DC 24 V 600-210-0CF21 - header

Digital Input 3-wire 6DI DC 24 V 600-210-0CF21

Digital Input 3-wire 6DI DC 24 V 600-210-0CF21 là mô-đun ngõ vào digital PNP dùng cho hệ thống I/O TB20

– Có 6 ngõ vào digital 24 VDC, source input, kiểu kết nối 3-wire
– Có đèn LED báo trạng thái
– Tháo lắp “nóng”

Digital Input 3-wire 6DI DC 24 V 600-210-0CF21 của Helmholz là mô-đun ngõ vào digital, source input, 3-wire, được sử dụng cho hệ thống I/O TB20

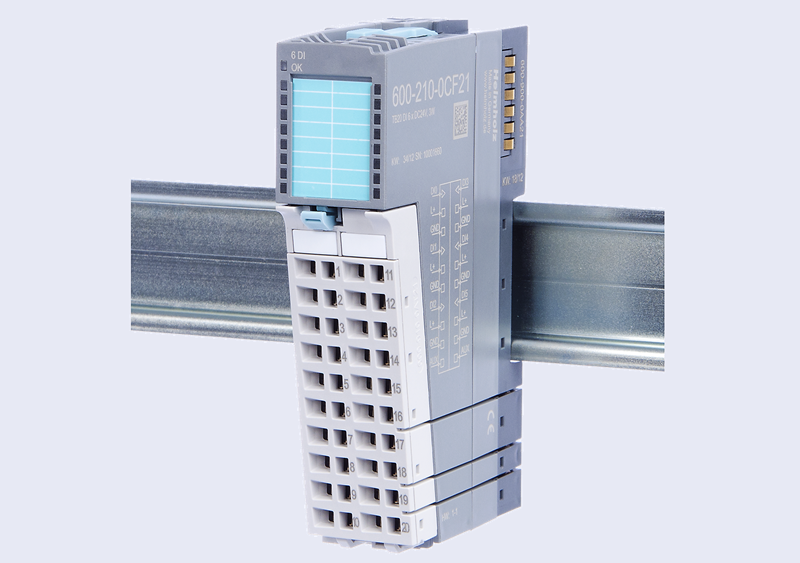

Digital Input 3-wire 6DI DC 24 V 600-210-0CF21 - body

Digital Input 3-wire 6DI DC 24 V 600-210-0CF21
– 6 ngõ vào digital 24 VDC, source input, kiểu kết nối 3-wire
– Có đèn LED báo trạng thái hoạt động từng ngõ vào (xanh lá) và LED báo trạng thái mô-đun (xanh dương)
– Tháo lắp “nóng”

Helmholz bus coupler TB20 - hotplug

Helmholz Digital Input module 6DI 24 VDC:

Mô-đun đầu vào kỹ thuật số, DC 24 V, 3 dây 6x
Phạm vi cung cấp đã bao gồm đầu nối phía trước phù hợp cho hệ thống cáp và mô-đun cơ sở. Mô-đun có 6 đầu vào kỹ thuật số. Các đầu cuối trên đầu nối phía trước được sắp xếp để thuận tiện cho việc đấu dây cảm biến 3 dây.

Sản phẩm tương tự: Helmholz Digital Input module 6DI 24 VDC

Thông số kỹ thuật – Digital Input 3-wire 6DI DC 24 V 600-210-0CF21

Digital-Input-Modul, DC 24 V, 3-wire 6x

General information

  • Order number 600-210-0CF21
  • Article name DI 6 x 24 VDC, 3-wire
  • Scope of delivery DI 6 x DC 24 V
  • Dimensions (DxWxH) 110 x 25 x 73 mm
  • Weight Approx. 110 g
  • Number of inputs 6
  • Power dissipation Max. 1.4 W
  • Input characteristic curve Type 2, EN 61131-2
  • Reverse polarity protection for inputs Yes
  • Hot-swap capable Yes

Electrical isolation

  • from the backplane bus Yes
  • Between the channels No

Current draw

  • External Max. 0 mA
  • Internal Max. 22 mA
  • Internal Max. 22 mA

Input voltage

  • For signal “0” -3 V … 9 V
  • For signal “1” 12 V … 30 V
  • L+ fuse 4 A per group,
  • Group 1: 2, 5, 8
  • Group 2: Pins 12, 15, 18

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +60°C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
