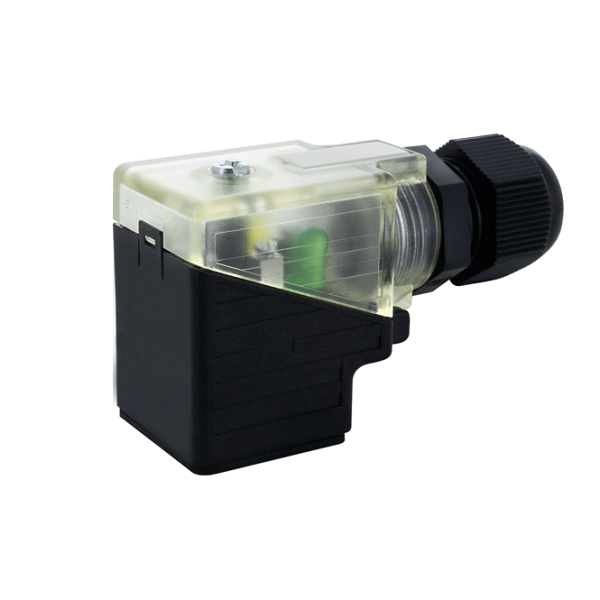

Đầu nối van điện từ SVS form A có LED

Đầu nối van điện từ SVS form A có LED 7000-29521-0000000

– 24…230V LED M16x1.5 Bridge Rectifier
– Điện áp: 24…230 V AC/DC
– Có LED báo trạng thái (vàng)
– inserted, screwed
– IP65

Đầu nối van điện từ SVS form A có LED 7000-29521-0000000: là đầu nối dùng cho van điện từ/ công tắc áp lực, Form A (18 mm), thuộc họ SVS của Murrelektronik

– 24…230V LED M16x1.5 Bridge Rectifier
– inserted, screwed

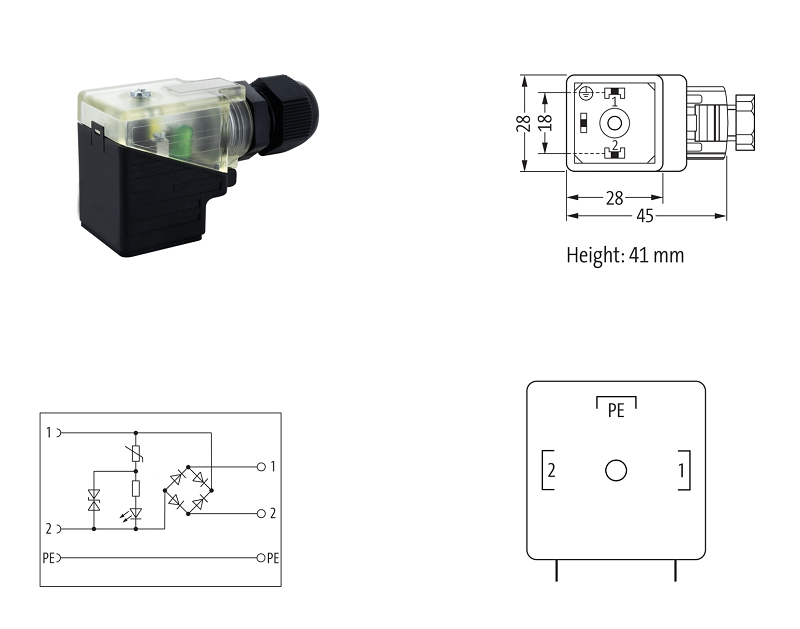

Đầu nối van điện từ SVS form A có LED 7000-29521-0000000 - DETAIL

– Vỏ bọc bảo vệ tránh bụi bẩn và dầu tốt

Thông số kỹ thuật – Đầu nối van điện từ SVS form A có LED 7000-29521-0000000

Side 1

Degree of protection (EN IEC 60529)	IP65

Electrical data | Supply

Operating voltage AC min.	24 V
Operating voltage AC max.	230 V
Operating voltage DC min.	24 V
Operating voltage DC max.	230 V
Current operating per contact max.	1 A

Diagnostics

Status indication LED	yellow

Installation

Connection cross section max.	1.5 mm²

Installation | Connection

Tightening torque	0.4 Nm
Mounting set	M16 x 1.5

Installation | Pin assignment

No. of poles	PE

Device protection | Electrical

Additional condition protection degree	inserted, screwed
Pollution Degree	2
Rated surge voltage	2.5 kV
Material group (IEC 60664-1)	III

Mechanical data | Mounting data

Environmental characteristics | Climatic

Operating temperature min.	-20 °C
Operating temperature max.	60 °C

Important installation notes

Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
