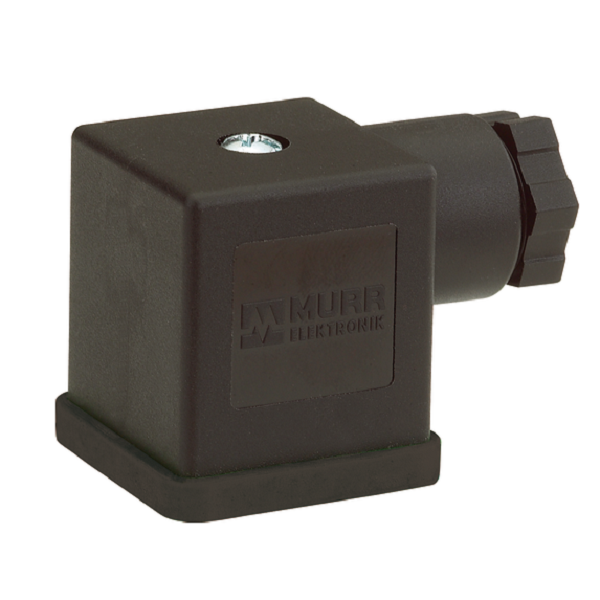

Đầu nối van điện từ SVS Eco form A 7000-29415-0000000 - HEADER

Đầu nối van điện từ SVS Eco form A

Đầu nối van điện từ SVS Eco form A 7000-29415-0000000

– 3 chân + PE, Form A (18 mm)
– Điện áp 250 V AC/DC
– Screwed terminal
– IP65

Đầu nối van điện từ SVS Eco form A 7000-29415-0000000: là đầu nối dùng cho van điện từ/ công tắc áp lực, Form A (18 mm), 3 chân + PE. Họ SVS Eco

– 3-pol. + PE, 0,5 – 1,5mm², 8 – 10mm
– Form A(18mm), 3 chân
– Nguồn cấp: 250 V AC/DC

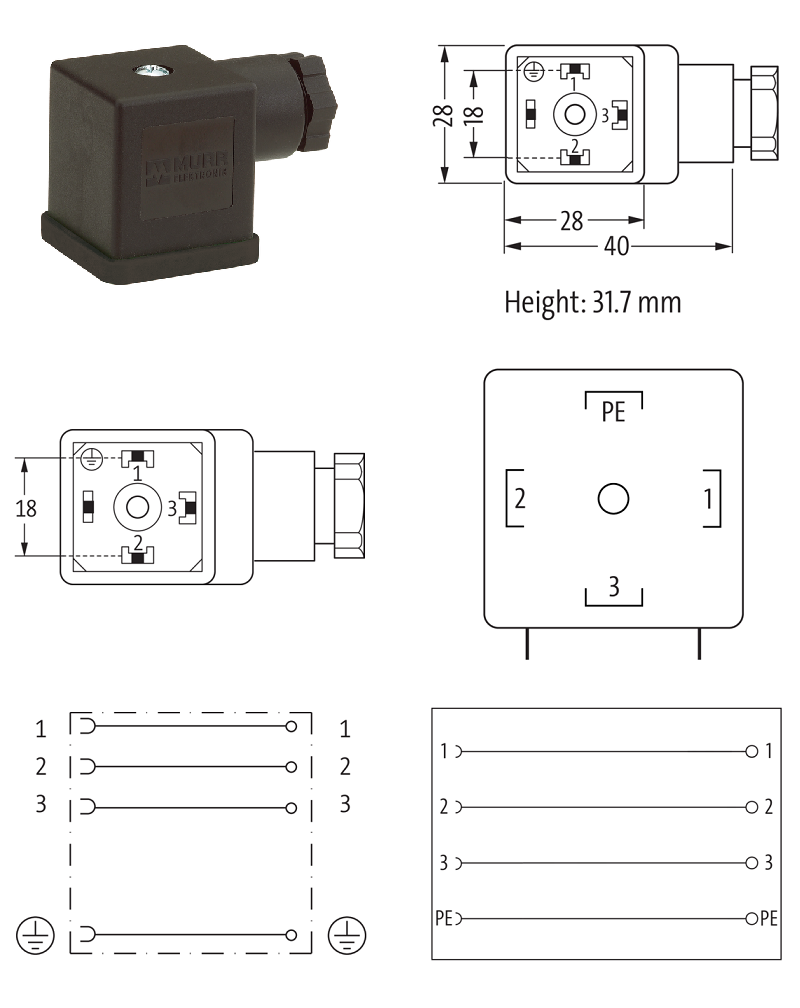

Đầu nối van điện từ SVS Eco form A 7000-29415-0000000 - DETAIL

– Vỏ nhựa có khả năng chống chịu hóa chất và dầu tốt

Sản phẩm tương tự

Thông số kỹ thuật – Đầu nối van điện từ SVS Eco form A 7000-29415-0000000

Side 1
Mounting method inserted, screwed
Degree of protection (EN IEC 60529) IP65
Electrical data | Supply
Operating voltage AC max. 250 V
Operating voltage DC max. 250 V
Operating current max. 10 A
Installation
Connection cross section min. 0.5 mm²
Connection cross section max. 1.5 mm²
Installation | Connection
Tightening torque 0.4 Nm
Tightening torque tolerance ± 0.1 Nm
Tightening torque clamping screw 0.2 Nm
Mounting set M20 x 1.5
Installation | Pin assignment
No. of poles PE
Device protection | Electrical
Additional condition protection degree locked, inserted
Mechanical data | Material data
Material housing PA
Color housing black
Material gasket NBR
Mechanical data | Mounting data
fastening screw M3x31
Clamping range min. 8 mm
Clamping range max. 10 mm
Environmental characteristics | Climatic
Operating temperature min. -40 °C
Operating temperature max. 90 °C
Important installation notes
Note on bending radius Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
