Đầu nối van điện từ form BI có 10m cáp MSUD

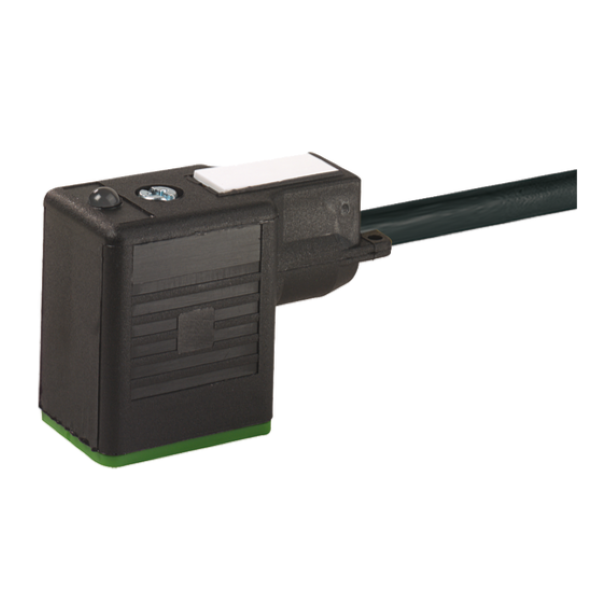

Đầu nối van điện từ form BI có 10m cáp MSUD 7000-11021-6360150

– Dùng cho van điện từ, có sẵn cáp dài 10m
– Form BI (11 mm), 3 chân, họ MSUD
– Điện áp hoạt động: 24 V AC ±20% / DC ±25%
– Có LED báo trạng thái
– IP67

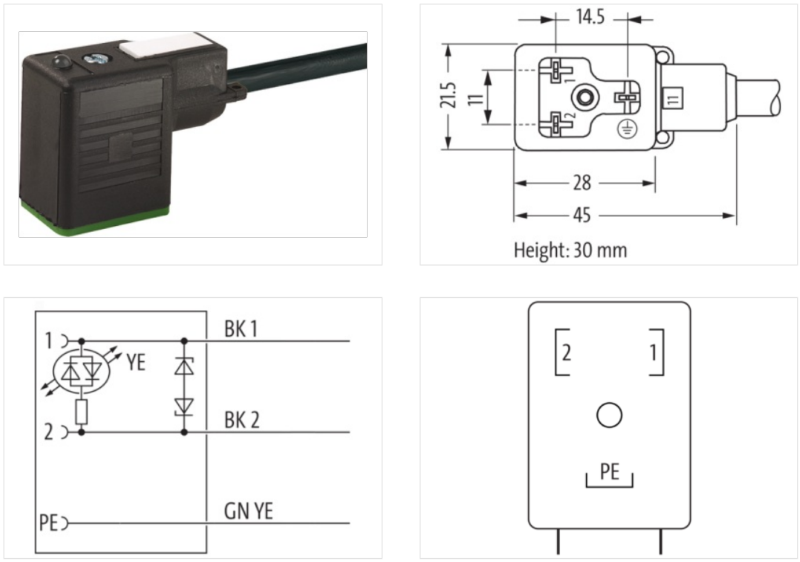

Đầu nối van điện từ form BI có 10m cáp MSUD 7000-11021-6360150 dùng cho van điện từ hoặc công tắc áp lực, có sẵn cáp dài 10m, 3 chân, Form BI (11 mm), họ MSUD của Murrelektronik

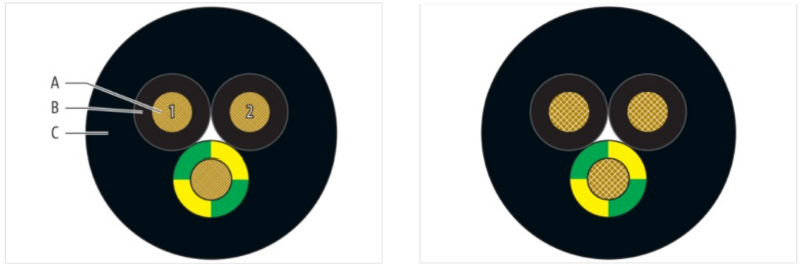

(PVC 3×0.75 bk 10m)

Đầu nối van điện từ form BI có 10m cáp MSUD 7000-11021-6360150 - detail1Đầu nối van điện từ form BI có 10m cáp MSUD 7000-11021-6360150 - detail2


– Có LED báo trạng thái (vàng)
– Có chân PE giúp bảo về an toàn cho người sử dụng và thiết bị
– Vỏ nhựa có khả năng chống chịu hóa chất và dầu tốt

Sản phẩm tương tự

Thông số kỹ thuật – Đầu nối van điện từ form BI có 10m cáp MSUD 7000-11021-6360150

Header

Material short text MSUDS-IB1Z-616_10.0
Cable length 10,00 m

Side 1

Family construction form MSUD BI
Mounting method inserted, screwed
Thread M3x31
Tightening torque 0.4 Nm
Material PBT
Degree of protection (EN IEC 60529) IP67

Electrical data

Drop-out delay time max. 20 ms

Electrical data | Supply

Operating voltage AC 24 V
Operating voltage AC min. 19.2 V
Operating voltage AC max. 28.8 V
Operating voltage DC 24 V
Operating voltage DC min. 18 V
Operating voltage DC max. 30 V
Current operating per contact max. 4 A
Cut-off peak voltage max. 55 V
Current consumption max. 15 mA

Diagnostics

Status indication LED yellow

Installation | Connection

Mounting set M3x31

Device protection | Electrical

Additional condition protection degree inserted, screwed
Pollution Degree 3
Additional suppressor Diode, Z-Diode
Rated surge voltage 0.8 kV
Material group (IEC 60664-1) I

Mechanical data | Material data

Color housing black
Material screw connection Steel
Coating of fitting galvanized
Locking material Steel
Coating locking galvanized
Material gasket PUR

Mechanical data | Mounting data

Mounting method inserted, screwed

Environmental characteristics | Climatic

Operating temperature min. -25 °C
Operating temperature max. 85 °C
Additional condition temperature range depending on cable quality

Important installation notes

Note on bending radius Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
