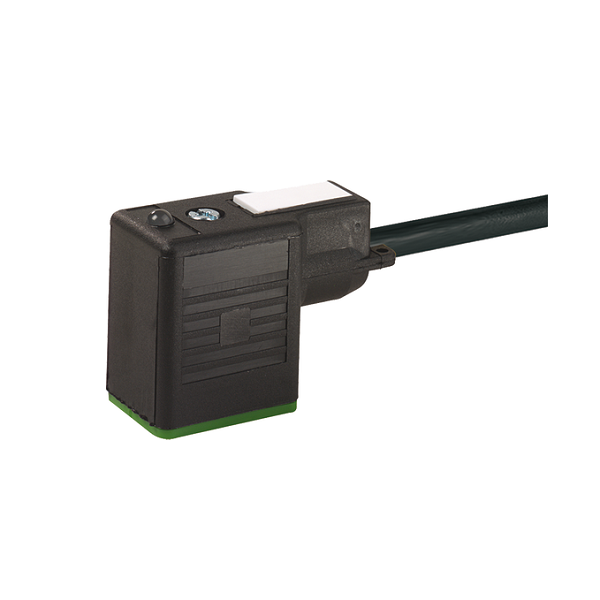

Đầu nối van điện từ form BI có 1.5m cáp MSUD 7000-11021-6360150 - HEADER
Đầu nối van điện từ form BI có 1.5m cáp MSUD - Image 2
Đầu nối van điện từ form BI có 1.5m cáp MSUD 7000-11021-6360150 - HEADER

Đầu nối van điện từ form BI có 1.5m cáp MSUD

Đầu nối van điện từ form BI có 1.5m cáp MSUD 7000-11021-6360150

– Form BI (11 mm)
– Nguồn cấp: 24 V AC ±20% / DC ±25%
– Chiều dài cáp: 1.5m
– Có LED báo trạng thái hoạt động
– IP67

Đầu nối van điện từ form BI có 1.5m cáp MSUD 7000-11021-6360150: là một đầu nối van điện từ, 3 chân, Form BI (11 mm), họ MSUD của Murrelektronik

(PUR 3×0.75 bk UL/CSA+drag ch. 1.5m)
– Họ MSUD, Form BI (11 mm)
– Nguồn cấp: 24 V AC ±20% / DC ±25%
– Chiều dài cáp: 1.5m
– Có LED báo trạng thái hoạt động

Đầu nối van điện từ form BI có 1.5m cáp MSUD 7000-11021-6360150 - DETAIL

– Vỏ bọc chống hóa chất và dầu tốt

Sản phẩm tương tự

Thông số kỹ thuật – Đầu nối van điện từ form BI có 1.5m cáp MSUD 7000-11021-6360150

Header
Material short text MSUDS-IB1Z-636_1.5
Cable length 1.5 m
Side 1
Family construction form MSUD BI
Mounting method inserted, screwed
Thread M3
Tightening torque 0.4 Nm
Material PBT
Degree of protection (EN IEC 60529) IP67
Electrical data
Drop-out delay time max. 20 ms
Electrical data | Supply
Operating voltage AC 24 V
Operating voltage AC min. 192 V
Operating voltage AC max. 288 V
Operating voltage DC 24 V
Operating voltage DC min. 18 V
Operating voltage DC max. 30 V
Current operating per contact max. 4 A
Cut-off peak voltage max. 55 V
Current consumption max. 15 mA
Diagnostics
Status indication LED yellow
Installation | Connection
Mounting set M3
Device protection | Electrical
Additional condition protection degree inserted, screwed
Pollution Degree 3
Additional suppressor Diode, Z-Diode
Rated surge voltage 0.8 kV
Material group (IEC 60664-1) I
Mechanical data | Material data
Color housing black
Material screw connection Steel
Coating of fitting galvanized
Locking material Steel
Coating locking galvanized
Material gasket PUR
Mechanical data | Mounting data
Mounting method inserted, screwed
Environmental characteristics | Climatic
Operating temperature min. -25 °C
Operating temperature max. 85 °C
Additional condition temperature range depending on cable quality
Important installation notes
Note on bending radius Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.

Datasheet Đầu nối van điện từ form BI có 1.5m cáp MSUD 7000-11021-6360150
