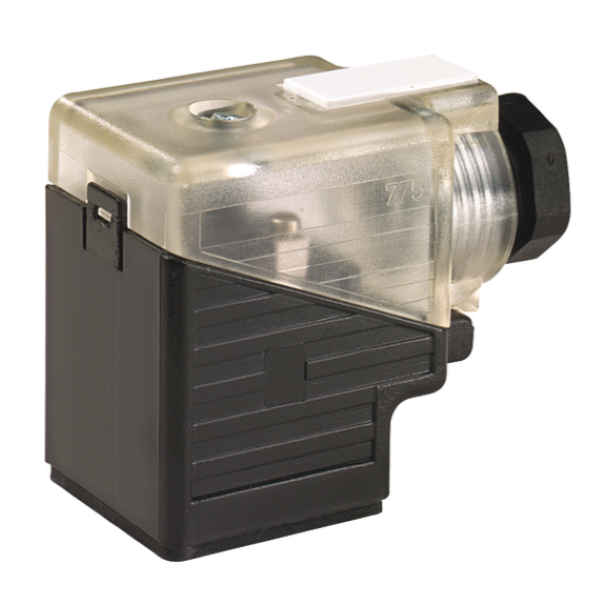

Đầu nối van điện từ form A có LED SVS 7000-29001-0000000
– 2 chân + PE, Form A (18 mm)
– Điện áp: 24 V AC/DC ±25%
– Có LED báo trạng thái (vàng) + mạch bảo vệ quá áp
– Pluggable, screwed
– IP65
Đầu nối van điện từ form A có LED SVS 7000-29001-0000000 là đầu nối dùng cho van điện từ/ công tắc áp lực, Form A (18 mm), 2 chân + PE, thuộc họ SVS của Murrelektronik
Có LED báo trạng thái và mạch bảo vệ quá áp
(24V LED+Z-Diode M16x1.5)
Vỏ nhựa có khả năng chống chịu hóa chất và dầu tốt
Thông số kỹ thuật – Đầu nối van điện từ form A có LED SVS 7000-29001-0000000
Side 1
| Mounting method | pluggable, screwed |
| Degree of protection (EN IEC 60529) | IP65 |
Electrical data | Supply
| Operating voltage AC | 24 V |
| Operating voltage DC | 24 V |
| Current operating per contact max. | 4 A |
Diagnostics
| Status indication LED | yellow |
Installation | Connection
| Tightening torque | 0.4 Nm |
| Tightening torque clamping screw | 0.2 Nm |
| Mounting set | M3 |
| Connection information | Wire end ferrules |
Installation | Pin assignment
| No. of poles | PE |
Device protection | Electrical
| Additional condition protection degree | inserted, screwed |
| Pollution Degree | 3 |
| Material group (IEC 60664-1) | I |
Mechanical data | Mounting data
| Clamping range min. | 5 mm |
| Clamping range max. | 10 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 60 °C |
Important installation notes
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
Conformity
| Product standard | DIN EN 175301-803 |
