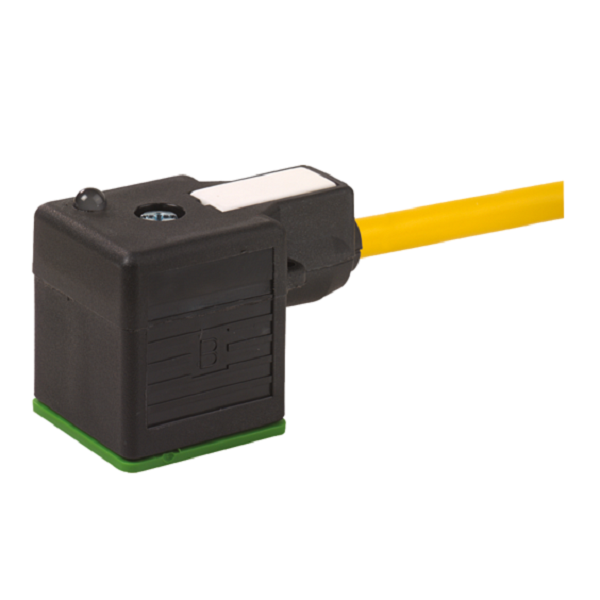

Đầu nối van điện từ form A có cáp 10m MSUD 7000-18021-0161000

Đầu nối van điện từ form A có cáp 10m MSUD 7000-18021-0161000

– Dùng cho van điện từ, có sẵn cáp dài 10m
– Form A (18 mm), 3 chân, họ MSUD
– Nguồn cấp: 24 V AC ±20% / DC ±25%
– Có LED báo trạng thái
– IP67

Đầu nối van điện từ form A có cáp 10m MSUD 7000-18021-0161000 là một đầu cắm van điện từ, 3 chân, Form A (18 mm), họ MSUD của Murrelektronik

(PVC 3×0.75 ye 10m)
– Dùng cho van điện từ, có sẵn cáp dài 10m
– Form A (18 mm), 3 chân, họ MSUD
– Nguồn cấp: 24 V AC ±20% / DC ±25%

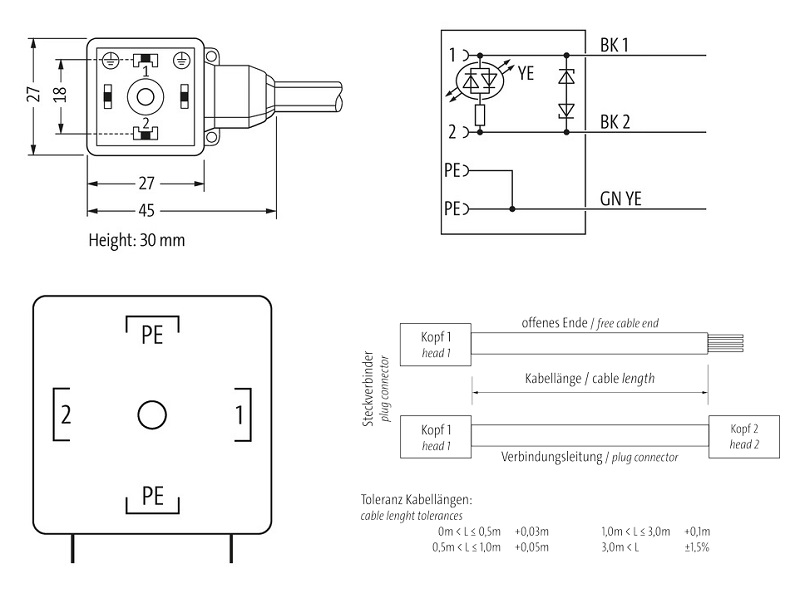

Đầu nối van điện từ form A có cáp 10m MSUD 7000-18021-0161000 - detail

– Có LED báo trạng thái
– Vỏ nhựa có khả năng chống chịu hóa chất và dầu tốt

Thông số kỹ thuật – Đầu nối van điện từ form A có cáp 10m MSUD 7000-18021-0161000

Cable length	10 m

Side 1

Electrical data

Drop-out delay time max.	20 ms

Electrical data | Supply

Operating voltage AC	24 V
Operating voltage AC min.	19,2 V
Operating voltage AC max.	28,8 V
Operating voltage DC	24 V
Operating voltage DC min.	18 V
Operating voltage DC max.	30 V
Cut-off peak voltage max.	55 V
Current operating per contact max.	4 A
Current consumption max.	15 mA

Diagnostics

Status indication LED	yellow

Installation | Connection

Mounting set	M3

Device protection | Electrical

Additional condition protection degree	inserted, screwed
Pollution Degree	3
Rated surge voltage	0,8 kV
Material group (IEC 60664-1)	I
Additional suppressor	Diode, Z-Diode

Mechanical data | Material data

Mechanical data | Mounting data

Mounting method	inserted, screwed

Environmental characteristics | Climatic

Operating temperature min.	-25 °C
Operating temperature max.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
