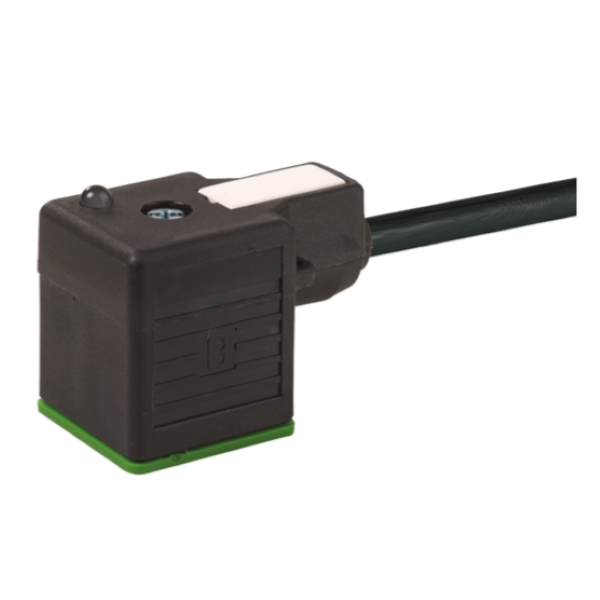

Đầu nối van điện từ form A có cáp 1.5m MSUD

Đầu nối van điện từ form A có cáp 1.5m MSUD 7000-18021-6360150

– Dùng cho van điện từ, có sẵn cáp dài 1.5m
– Form A (18 mm), 3 chân, họ MSUD
– Điện áp hoạt động: 24 V AC ±20% / DC ±25%
– Có LED báo trạng thái
– IP67

Đầu nối van điện từ form A có cáp 1.5m MSUD 7000-18021-6360150 dùng cho van điện từ hoặc công tắc áp lực, có sẵn cáp dài 1.5m, 3 chân, Form A (18 mm), họ MSUD của Murrelektronik

– PUR 3×0.75 bk UL/CSA+drag ch. 1.5m
– Có LED báo trạng thái ( vàng)

Đầu nối van điện từ form A có cáp 1.5m MSUD 7000-18021-6360150 - detail



Vỏ nhựa có khả năng kháng dầu và hóa chất tốt

Sản phẩm tương tự

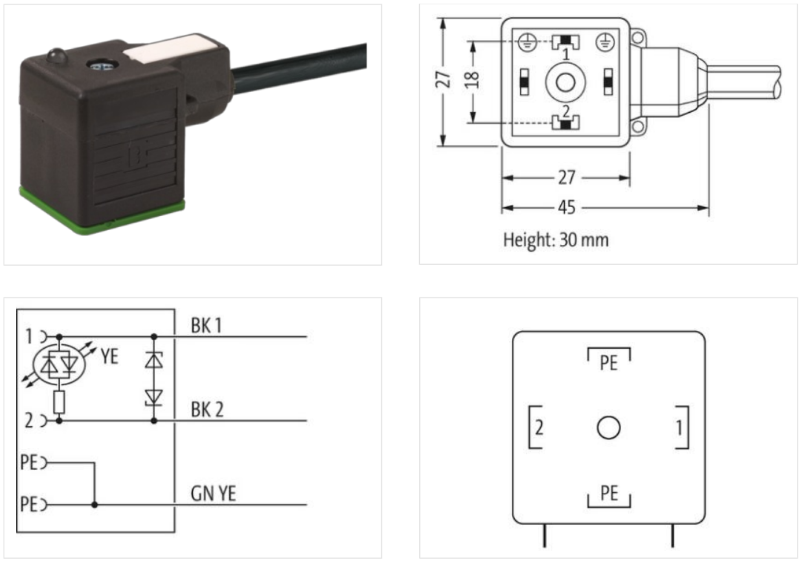

Thông số kỹ thuật – Đầu nối van điện từ form A có cáp 1.5m MSUD 7000-18021-6360150

Cable length 1,5 m

Side 1

Tightening torque 0,4 Nm
Mounting method inserted, screwed
Family construction form MSUD A
Thread M3
Material PBT
Degree of protection (EN IEC 60529) IP67

Electrical data

Drop-out delay time max. 20 ms

Electrical data | Supply

Operating voltage AC 24 V
Operating voltage AC min. 19,2 V
Operating voltage AC max. 28,8 V
Operating voltage DC 24 V
Operating voltage DC min. 18 V
Operating voltage DC max. 30 V
Cut-off peak voltage max. 55 V
Current operating per contact max. 4 A
Current consumption max. 15 mA

Diagnostics

Status indication LED yellow

Installation | Connection

Mounting set M3

Device protection | Electrical

Additional condition protection degree inserted, screwed
Pollution Degree 3
Rated surge voltage 0,8 kV
Material group (IEC 60664-1) I
Additional suppressor Diode, Z-Diode

Mechanical data | Material data

Color housing black
Coating locking galvanized
Coating of fitting galvanized
Material gasket PUR
Locking material Steel
Material screw connection Steel

Mechanical data | Mounting data

Mounting method inserted, screwed

Environmental characteristics | Climatic

Operating temperature min. -25 °C
Operating temperature max. 85 °C
Additional condition temperature range depending on cable quality

Important installation notes

Note on strain relief Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
