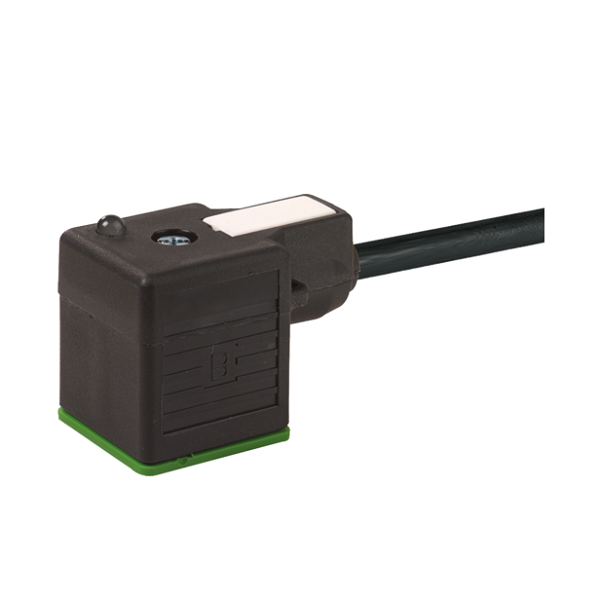

Đầu nối van điện từ form A có 10m cáp MSUD

Đầu nối van điện từ form A có 10m cáp MSUD 7000-18021-6261000

– Dùng cho van điện từ, có sẵn cáp dài 10m
– Form A (18 mm), 3 chân, họ MSUD
– Điện áp hoạt động: 24 V AC ±20% / DC ±25%
– Có LED báo trạng thái
– IP67

Đầu nối van điện từ form A có 10m cáp MSUD 7000-18021-6261000: là đầu nối dùng cho van điện từ hoặc công tắc áp lực, có sẵn cáp dài 10m, 3 chân, Form A (18 mm), họ MSUD của Murrelektronik

(PUR 3×0.75 bk UL/CSA 10m)
– Có LED báo trạng thái ( vàng)
– Họ MSUD, Bridged PE
– Nguồn cấp: 24 V AC ±20% / DC ±25%

Đầu nối van điện từ form A có 10m cáp MSUD 7000-18021-6261000 - DIMENSION

– Vỏ nhựa có khả năng kháng dầu và hóa chất tốt

Sản phẩm khác

Thông số kỹ thuật – Đầu nối van điện từ form A có 10m cáp MSUD 7000-18021-6261000

Cable length	10 m

Side 1

Tightening torque	0,4 Nm
Mounting method	inserted, screwed
Family construction form	MSUD A
Thread	M3
Material	PBT
Degree of protection (EN IEC 60529)	IP67

Electrical data

Drop-out delay time max.	20 ms

Electrical data | Supply

Operating voltage AC	24 V
Operating voltage AC min.	19,2 V
Operating voltage AC max.	28,8 V
Operating voltage DC	24 V
Operating voltage DC min.	18 V
Operating voltage DC max.	30 V
Cut-off peak voltage max.	55 V
Current operating per contact max.	4 A
Current consumption max.	15 mA

Diagnostics

Status indication LED	yellow

Installation | Connection

Mounting set	M3

Device protection | Electrical

Additional condition protection degree	inserted, screwed
Pollution Degree	3
Rated surge voltage	0,8 kV
Material group (IEC 60664-1)	I
Additional suppressor	Diode, Z-Diode

Mechanical data | Material data

Color housing	black
Coating locking	galvanized
Coating of fitting	galvanized
Material gasket	PUR
Locking material	Steel
Material screw connection	Steel

Mechanical data | Mounting data

Mounting method	inserted, screwed

Environmental characteristics | Climatic

Operating temperature min.	-25 °C
Operating temperature max.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
