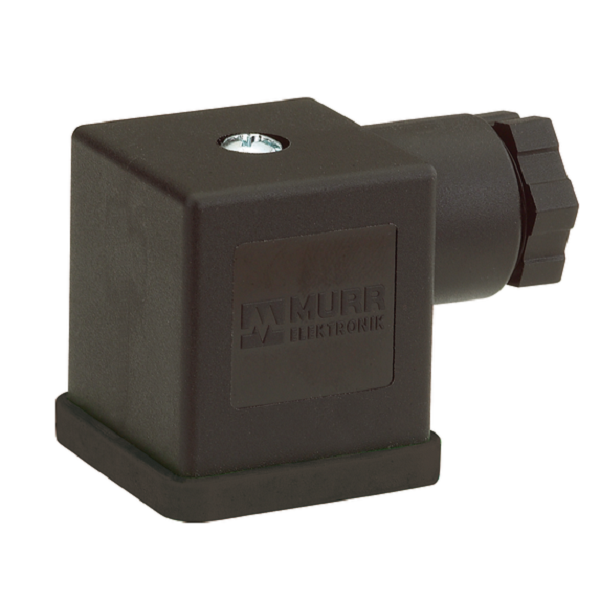

Đầu nối van điện từ form A 3 cực SVS Eco 7000-29415-0000000
– 3 chân + PE, Form A (18 mm)
– Điện áp 250 V AC/DC
– Screwed terminal
– IP65
Đầu nối van điện từ form A 3 cực SVS Eco 7000-29415-0000000: là đầu nối dùng cho van điện từ/ công tắc áp lực, Form A (18 mm), 3 chân + PE. Họ SVS Eco
– 3-pol. + PE, 0,5 – 1,5mm², 8 – 10mm
– Form A(18mm), 3 chân
– Nguồn cấp: 250 V AC/DC
– Vỏ nhựa có khả năng chống chịu hóa chất và dầu tốt
Thông số kỹ thuật – Đầu nối van điện từ form A 3 cực SVS Eco 7000-29415-0000000
| Mounting method | inserted, screwed |
|---|---|
| Degree of protection (EN IEC 60529) | IP65 |
| Operating voltage AC max. | 250 V |
|---|---|
| Operating voltage DC max. | 250 V |
| Operating current max. | 10 A |
| Connection cross section min. | 0.5 mm² |
|---|---|
| Connection cross section max. | 1.5 mm² |
| Tightening torque | 0.4 Nm |
|---|---|
| Tightening torque tolerance | ± 0.1 Nm |
| Tightening torque clamping screw | 0.2 Nm |
| Mounting set | M20 x 1.5 |
| No. of poles | PE |
|---|
| Additional condition protection degree | locked, inserted |
|---|
| Material housing | PA |
|---|---|
| Color housing | black |
| Material gasket | NBR |
| fastening screw | M3 |
|---|---|
| Clamping range min. | 8 mm |
| Clamping range max. | 10 mm |
| Operating temperature min. | -40 °C |
|---|---|
| Operating temperature max. | 90 °C |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
|---|---|
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
