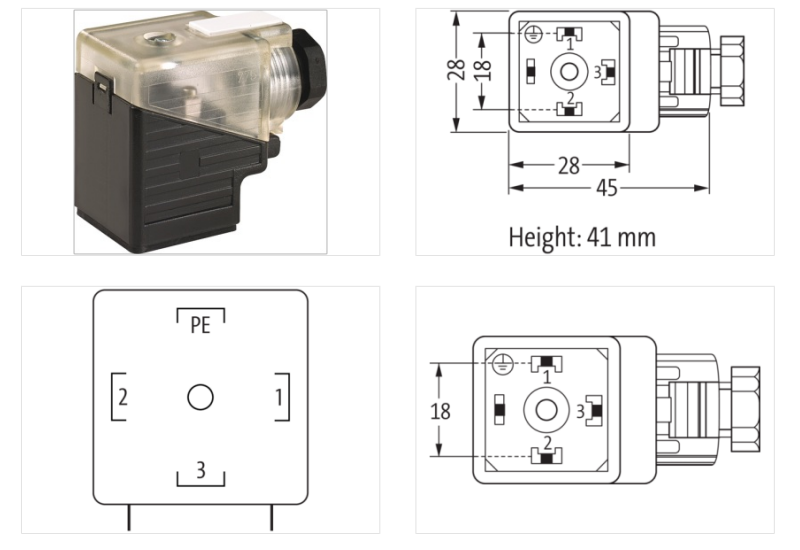

Đầu nối van điện từ form A 230V AC/DC SVS 7000-29421-0000000
– 3 chân + PE, Form A (18 mm)
– Điện áp hoạt động tối đa: 230 VAC/DC
– inserted, screwed
– IP65
Đầu nối van điện từ form A 230V AC/DC SVS 7000-29421-0000000: là đầu nối dùng cho van điện từ/ công tắc áp lực, Form A (18 mm), 3 chân + PE, thuộc họ SVS của Murrelektronik
(0…230V PG9)
Vỏ nhựa có khả năng chống chịu hóa chất và dầu tốt
Thông số kỹ thuật – Đầu nối van điện từ form A 230V AC/DC SVS 7000-29421-0000000
Side 1
| Family construction form | Valve connector form A |
| Mounting method | pluggable, screwed |
| Degree of protection (EN IEC 60529) | IP65 |
Electrical data | Supply
| Operating voltage AC max. | 230 V |
| Operating voltage DC max. | 230 V |
| Current operating per contact max. | 10 A |
Installation | Connection
| Tightening torque | 0,4 Nm |
| Mounting set | M3x31 |
Installation | Pin assignment
| No. of poles | 3 + PE |
Device protection | Electrical
| Additional condition protection degree | inserted, screwed |
Mechanical data | Mounting data
| Mounting method | PG9 |
| Clamping range min. | 5 mm |
| Clamping range max. | 9,5 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 60 °C |
Important installation notes
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
