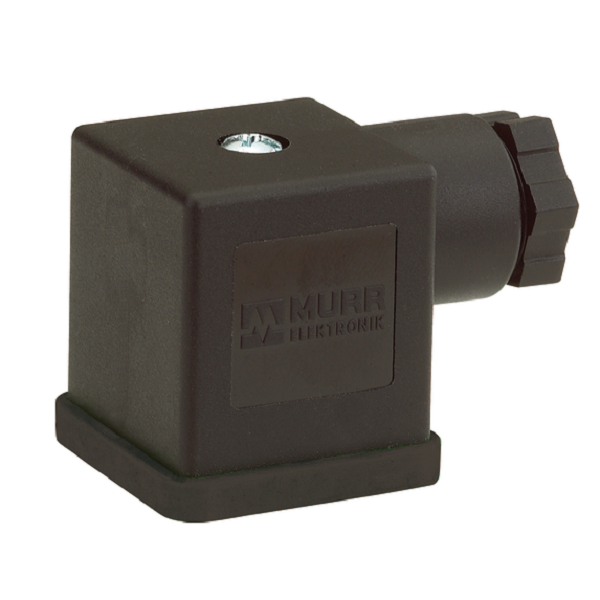

Đầu nối van điện từ form A của Murrelektronik SVS Eco 7000-29405-0000000

Đầu nối van điện từ form A của Murrelektronik SVS Eco 7000-29405-0000000

– 3 chân + PE, Form A (18 mm)
– Điện áp 250 V AC/DC
– Screwed terminal
– IP65

Đầu nối van điện từ form A của Murrelektronik SVS Eco 7000-29405-0000000 là đầu nối dùng cho van điện từ/ công tắc áp lực, Form A (18 mm), 3 chân + PE. Họ SVS Eco
– 3-pol. + PE, 0,5 – 1,5mm², 6 – 8mm

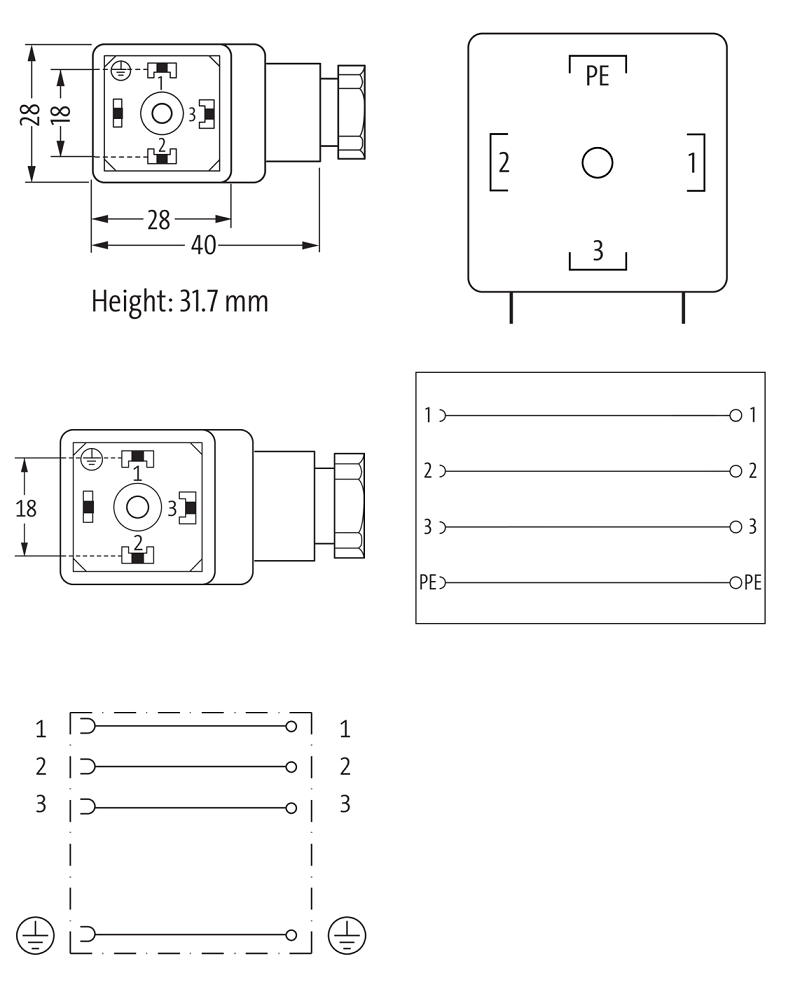

Đầu nối van điện từ form A của Murrelektronik SVS Eco 7000-29405-0000000 - DETAIL
– Vỏ nhựa có khả năng chống chịu hóa chất và dầu tốt

Thông số kỹ thuật – Đầu nối van điện từ form A của Murrelektronik SVS Eco 7000-29405-0000000

Side 1

Mounting method	inserted, screwed
Degree of protection (EN IEC 60529)	IP65

Electrical data | Supply

Operating voltage AC max.	250 V
Operating voltage DC max.	250 V
Current operating per contact max.	10 A

Installation

Connection cross section min.	0.5 mm²
Connection cross section max.	1.5 mm²

Installation | Connection

Tightening torque	0.4 Nm
Tightening torque tolerance	± 0.1 Nm
Tightening torque clamping screw	0.2 Nm
Mounting set	M16 x 1.5

Installation | Pin assignment

No. of poles	PE

Device protection | Electrical

Additional condition protection degree	inserted, screwed

Mechanical data | Material data

Mechanical data | Mounting data

Environmental characteristics | Climatic

Operating temperature min.	-40 °C
Operating temperature max.	90 °C

Important installation notes

Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
