Đầu nối Profibus (Profibus connector) Helmholz 700-972-0BB12

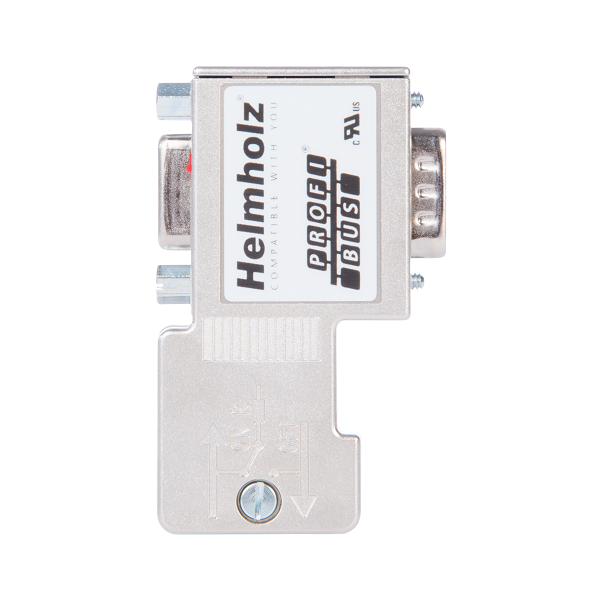

Đầu nối Profibus của Helmholz 700-972-0BB12

– Tốc độ truyền 12 Mbit/s
– Được tích hợp điện trở đầu cuối, dạng switch, IP20
– Đấu nối bằng vít (screw terminal)
– Có PG connector. Có LED diagnostic 3 màu

Đầu nối Profibus của Helmholz 700-972-0BB12 là đầu nối Profibus có PG connection, có đèn LED diagnostic 3 màu
Kết nối PROFIBUS (Plug male sub-D-90°), cho cáp đồng max. 1.0 mm2
Screw terminal

Đầu nối Profibus của Helmholz 700-972-0BB12 - body

Điện áp hoạt động thông qua thiết bị profibus: +4.75 … +5.25 V DC
Được tích hợp điện trở đầu cuối, dạng switch
Tốc độ truyền 12 Mbit/s
Kích thước D x W x H: 40 x 17 x 64 mm
Dãi nhiệt độ 0…+60 °C
Cấp độ bảo vệ IP20

Thông số kỹ thuật – Đầu nối Profibus của Helmholz 700-972-0BB12

General information

Order number: 700-972-0BB12
Article name: PROFIBUS connector, 90°, screw terminal, with PG
Scope of delivery: PROFIBUS connector, installation instructions
Dimensions (DxWxH): 40 x 17 x 64 mm
Weight: 40 g
Cable outlet: Vertical cable outlet, suitable for FastConnect stripping tool
Terminating resistor: Resistor combination integrated and switchable using slide switch
PG connection socket: yes, SUB-D, 9-pin
PROFIBUS bus cable: 60/75 °C copper cable up to 1.0 mm2
Maximum outside diameter: 8.0 mm
Voltage supply: + 4.75 … + 5.25 V DC (must come from the device)
Current draw: 12.5 mA

PROFIBUS interface

Number: 1
Transmission rate: 12 Mbps
Connection: SUB-D connector, 9-pin
Connection: SUB-D connector, 9-pin

Connector

Connector type: terminal strips
Number: 4
Number: 4

Ambient conditions

Ambient temperature: -25 °C … +85 °C (The maximum ambient temperature for UL is +60 °C.)
Transport and storage temperature: -25 °C … +85 °C
Relative air humidity: 70 % at +25 °C
Pollution degree: 2
Protection rating: IP20
Approvals: CE, UL

Đầu nối Profibus của Helmholz 700-972-0BB12
