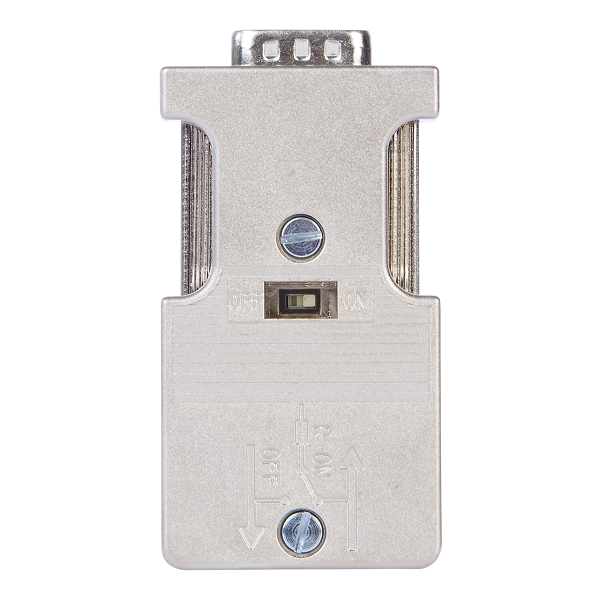

Đầu nối Profibus Helmholz 700-972-0CA12
– Kiểu SUB-D connector 180°
– Dùng cho kết nối PROFIBUS DP
– Tốc độ truyền tín hiệu: max.12 Mbps
– Không có PG connector
– Kích thước: 35 x 17 x 68 mm
– Screw terminal
– IP20
Đầu nối Profibus Helmholz 700-972-0CA12: là một đầu nối chuyên dụng cho mạng truyền thông PROFIBUS, giúp kết nối các thiết bị Profibus trong hệ thống
– Kiểu SUB-D connector 180° giúp kết nối cáp theo chiều thẳng đứng
– Dùng cho kết nối mạng PROFIBUS DP
– Nhiệt độ làm việc: -25 °C to +85 °C
– Screw terminal
– Tốc độ truyền tín hiệu: max.12 Mbps
– Kích thước: 35 x 17 x 68 mm
Thông số kỹ thuật – Đầu nối Profibus Helmholz 700-972-0CA12
| General information
|
|
| Order number | 700-972-0CA12 |
| Article name | PROFIBUS connector, axial, screw terminal |
| Scope of delivery | PROFIBUS connector, installation instructions |
| Dimensions (DxWxH) | 35 x 17 x 68 mm |
| Weight | Approx. 40 g |
| Cable outlet | Axial cable outlet, suitable for FastConnect stripping tool |
| Terminating resistor | Resistor combination integrated and switchable using slide switch |
| PG connection socket | NO |
| PROFIBUS bus cable | 60/75 °C copper cable up to 1.0 mm2 |
| Maximum outside diameter | 8.0 mm |
| Voltage supply | +4.75 … +5.25 V DC (must come from the device) |
| Current draw | Max. 12.5 mA |
| PROFIBUS interface
|
|
| Number | 1 |
| Transmission rate | max. 12 Mbps |
| Connection | SUB-D connector, 9-pin |
| Connection | SUB-D connector, 9-pin |
| Connector
|
|
| Connector type | terminal strips |
| Number | 4 |
| Number | 4 |
| Ambient conditions
|
|
| Ambient temperature | -25 °C … +85 °C( The maximum ambient temperature for UL is +60 °C.) |
| Transport and storage temperature | -25 °C … +85 °C |
| Relative air humidity | 70 % at +25 °C |
| Pollution degree | 2 |
| Protection rating | IP20 |
