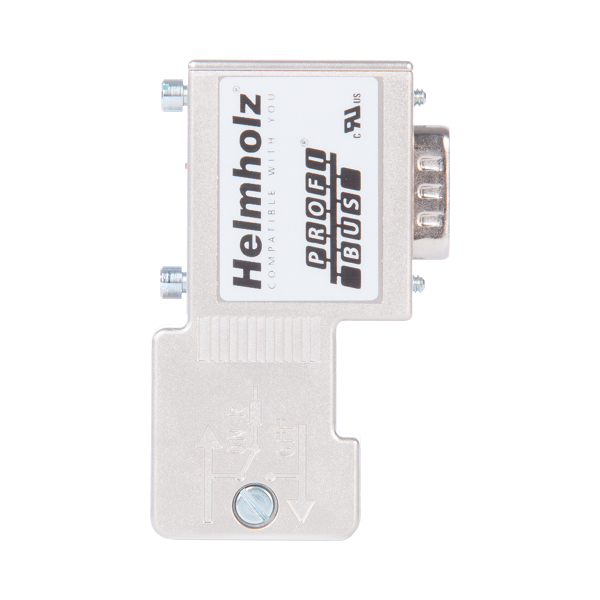

Đầu nối Profibus 90° (Profibus connector) Helmholz 700-972-0BA12

Đầu nối Profibus 90° (Profibus connector) Helmholz 700-972-0BA12

– Tốc độ truyền 12 Mbit/s
– Được tích hợp điện trở đầu cuối, dạng switch, IP20
– Đấu nối bằng vít (screw terminal)
– Không có PG connector. Screw terminal

Đầu nối Profibus 90° (Profibus connector) Helmholz 700-972-0BA12 là đầu nối Profibus không có PG connection. Screw terminal

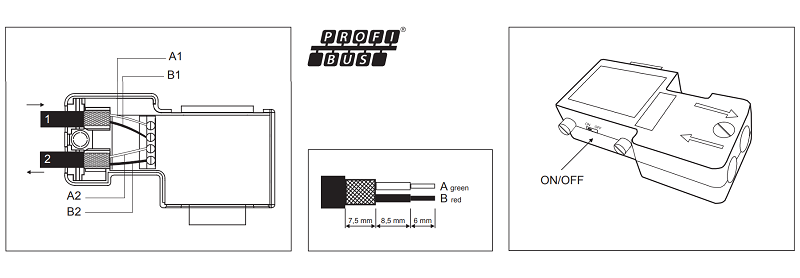

Đầu nối Profibus 90° (Profibus connector) Helmholz 700-972-0BA12 - detail

Điện áp hoạt động thông qua thiết bị profibus: +4.75 … +5.25 V DC
Được tích hợp điện trở đầu cuối, dạng switch
Tốc độ truyền 12 Mbit/s
Kích thước D x W x H: 40 x 17 x 64 mm
Dãi nhiệt độ 0…+60 °C
Cấp độ bảo vệ IP20

Thông số kỹ thuật – Đầu nối Profibus 90° (Profibus connector) Helmholz 700-972-0BA12

PROFIBUS Connector 90° Screw terminal without PG

General information

Order number 700-972-0BA12
Article name PROFIBUS connector, 90° , screw terminal, without PG
Scope of delivery PROFIBUS connector, installation instructions
Dimensions (DxWxH) 40 x 17 x 64 mm
Weight Approx. 40 g
Cable outlet Vertical cable outlet, suitable for FastConnect stripping tool
Terminating resistor Resistor combination integrated and switchable using slide switch
PG connection socket No
PROFIBUS bus cable 60/75 °C copper cable up to 1.0 mm2
Maximum outside diameter 8.0 mm
Voltage supply + 4.75 … + 5.25 V DC (must come from the device)
Current draw Max. 12.5 mA

PROFIBUS interface

Number 1
Transmission rate max. 12 Mbps
Connection SUB-D connector, 9-pin

Connector

Connector type terminal strips
Number 4

Ambient conditions

Ambient temperature -25 °C … +85 °C (The maximum ambient temperature for UL is +60 °C.)
Transport and storage temperature -25 °C … +85 °C
Relative air humidity 70 % at +25 °C
Pollution degree 2
Protection rating IP20
Approvals CE, UL
