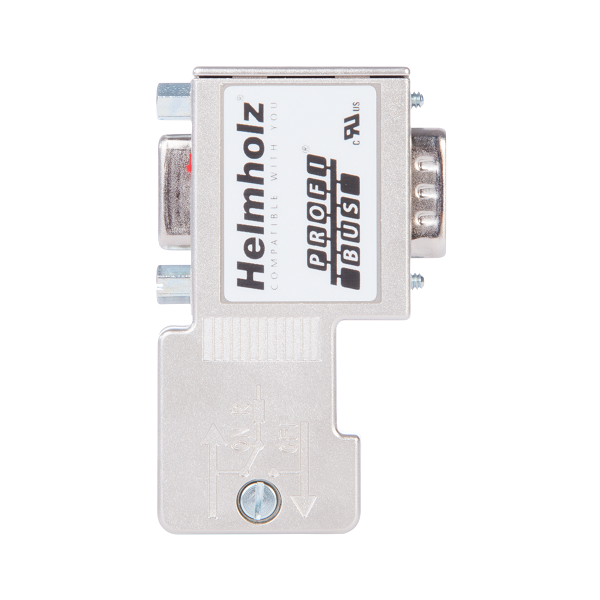

Đầu nối Profibus 90° kiểu bắt vít có PG interface 700-972-0BB12- header

Đầu nối Profibus 90° kiểu bắt vít có PG interface

Đầu nối Profibus 90° kiểu bắt vít có PG interface 700-972-0BB12

– Tốc độ truyền 12 Mbit/s
– Được tích hợp điện trở đầu cuối, có switch
– Đấu nối bằng vít (screw terminal)
– Có PG connector. Có LED diagnostic 3 màu
– IP20

Đầu nối Profibus 90° kiểu bắt vít có PG interface 700-972-0BB12 là đầu nối Profibus có PG connection, có đèn LED diagnostic 3 màu

– Kết nối PROFIBUS (Plug male sub-D-90°), cho cáp đồng max. 1.0 mm2
– Điện áp hoạt động thông qua thiết bị profibus: +4.75 … +5.25 V DC
– Được tích hợp điện trở đầu cuối, có switch
– Tốc độ truyền 12 Mbit/s

Đầu nối Profibus 90° kiểu bắt vít có PG interface 700-972-0BB12 - detail

– Kích thước D x W x H: 40 x 17 x 64 mm
– Dãi nhiệt độ 0…+60 °C

Sản phẩm tương tự

Thông số kỹ thuật  – Đầu nối Profibus 90° kiểu bắt vít có PG interface 700-972-0BB12

General information

  • Order number700-972-0BB12
  • Article namePROFIBUS connector, 90°, screw terminal, with PG
  • Scope of deliveryPROFIBUS connector, installation instructions
  • Dimensions (DxWxH)40 x 17 x 64 mm
  • WeightApprox. 40 g
  • Cable outletVertical cable outlet, suitable for FastConnect stripping tool
  • Terminating resistorResistor combination integrated and switchable using slide switch
  • PG connection socketyes, SUB-D, 9-pin
  • PROFIBUS bus cable60/75 °C copper cable up to 1.0 mm2
  • Maximum outside diameter8.0 mm
  • Voltage supply+ 4.75 … + 5.25 V DC (must come from the device)
  • Current drawMax. 12.5 mA

PROFIBUS interface

  • Number1
  • Transmission ratemax. 12 Mbps
  • ConnectionSUB-D connector, 9-pin
  • ConnectionSUB-D connector, 9-pin

Connector

  • Connector typeterminal strips
  • Number4
  • Number4

Ambient conditions

  • Ambient temperature-25 °C … +85 °C (The maximum ambient temperature for UL is +60 °C.)
  • Transport and storage temperature-25 °C … +85 °C
  • Relative air humidity70 % at +25 °C
  • Pollution degree2
  • Protection ratingIP20
  • ApprovalsCE, UL
