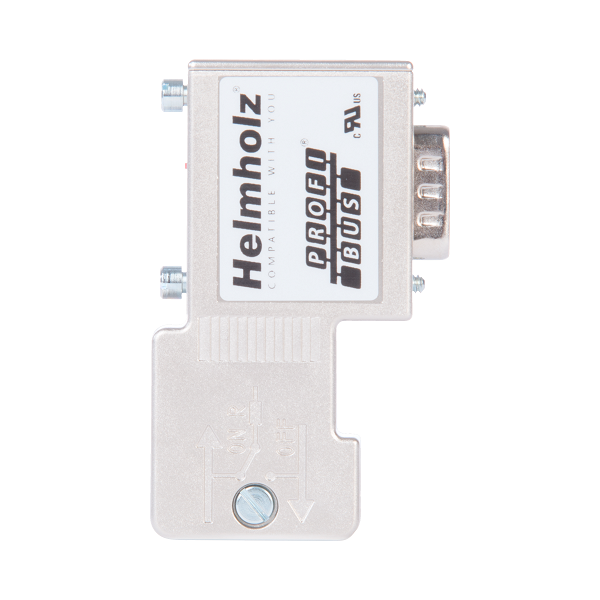

Đầu nối Profibus 90° không có PG interface 700-972-0BA12 - HEADER

Đầu nối Profibus 90° không có PG interface

Đầu nối Profibus 90° không có PG interface 700-972-0BA12

– Tốc độ truyền 12 Mbit/s
– Được tích hợp điện trở đầu cuối, dạng switch
– Không có PG connector. Screw terminal
– IP20

Đầu nối Profibus 90° không có PG interface 700-972-0BA12: là đầu nối Profibus không có PG connection. Screw terminal

– Điện áp hoạt động thông qua thiết bị profibus: +4.75 … +5.25 V DC
– Được tích hợp điện trở đầu cuối, dạng switch
– Tốc độ truyền 12 Mbit/s

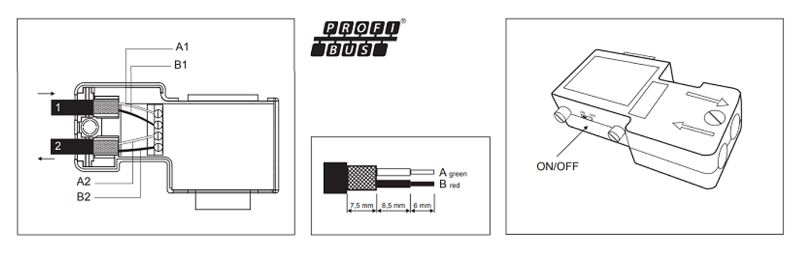

Đầu nối Profibus 90° không có PG interface 700-972-0BA12 - DETAIL
– Kích thước D x W x H: 40 x 17 x 64 mm

Sản phẩm khác

Thông số kỹ thuật – Đầu nối Profibus 90° không có PG interface 700-972-0BA12

General information

  • Order number700-972-0BA12
  • Article namePROFIBUS connector, 90° , screw terminal, without PG
  • Scope of deliveryPROFIBUS connector, installation instructions
  • Dimensions (DxWxH)40 x 17 x 64 mm
  • WeightApprox. 40 g
  • Cable outletVertical cable outlet, suitable for FastConnect stripping tool
  • Terminating resistorResistor combination integrated and switchable using slide switch
  • PG connection socketNo
  • PROFIBUS bus cable60/75 °C copper cable up to 1.0 mm2
  • Maximum outside diameter8.0 mm
  • Voltage supply+ 4.75 … + 5.25 V DC (must come from the device)
  • Current drawMax. 12.5 mA

PROFIBUS interface

  • Number1
  • Transmission ratemax. 12 Mbps
  • ConnectionSUB-D connector, 9-pin

Connector

  • Connector typeterminal strips
  • Number4

Ambient conditions

  • Ambient temperature-25 °C … +85 °C (The maximum ambient temperature for UL is +60 °C.)
  • Transport and storage temperature-25 °C … +85 °C
  • Relative air humidity70 % at +25 °C
  • Pollution degree2
  • Protection ratingIP20
  • ApprovalsCE, UL

Datasheet Đầu nối Profibus 90° không có PG interface 700-972-0BA12
