Đầu nối PROFIBUS 90° có LED của Helmholz 700-972-7BA12

Đầu nối PROFIBUS 90° có LED của Helmholz 700-972-7BA12

– Tốc độ truyền 12 Mbit/s
– Được tích hợp điện trở đầu cuối, dạng switch
– Đấu nối bằng vít (screw terminal)
– Không có PG connector
– IP20

Đầu nối PROFIBUS 90° có LED của Helmholz 700-972-7BA12 là đầu nối Profibus không có PG connection. Screw terminal

– Điện áp hoạt động thông qua thiết bị profibus: +4.75 … +5.25 V DC
– Được tích hợp điện trở đầu cuối, có switch bật/ tắt
– Tốc độ truyền 12 Mbit/s

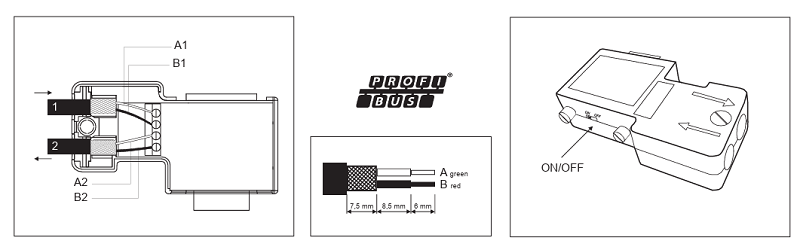

Đầu nối PROFIBUS 90° có LED của Helmholz 700-972-7BA12 - DETAIL
– Kích thước D x W x H: 40 x 17 x 64 mm
– Dãi nhiệt độ 0…+60 °C

Sản phẩm tương tự

Thông số kỹ thuật – Đầu nối PROFIBUS 90° có LED của Helmholz 700-972-7BA12

General information

  • Order number700-972-7BA12
  • Article namePROFIBUS connector, 90° screw terminal, diagnostics LED, without PG
  • Scope of deliveryPROFIBUS connector, installation instructions
  • Dimensions (DxWxH)40 x 17 x 64 mm
  • WeightApprox. 40 g
  • Cable outletVertical cable outlet, suitable for FastConnect stripping tool
  • Terminating resistorResistor combination integrated and switchable using slide switch
  • PG connection socketNo
  • PROFIBUS bus cable60/75 °C copper cable up to 1.0 mm2
  • Maximum outside diameter8.0 mm
  • Status indicator1 LED, 3-color
  • Current draw without modules (internal)Max. 35 mA

PROFIBUS interface

  • Number1
  • Transmission ratemax. 12 Mbps
  • ConnectionSUB-D connector, 9-pin

Connector

  • Connector typeterminal strips
  • Number4

Ambient conditions

  • Ambient temperature-25 °C … +85 °C( The maximum ambient temperature for UL is +60 °C.)
  • Transport and storage temperature-25 °C … +85 °C
  • Relative air humidity70 % at +25 °C
  • Pollution degree2
  • Protection ratingIP20
  • ApprovalsCE, UL
