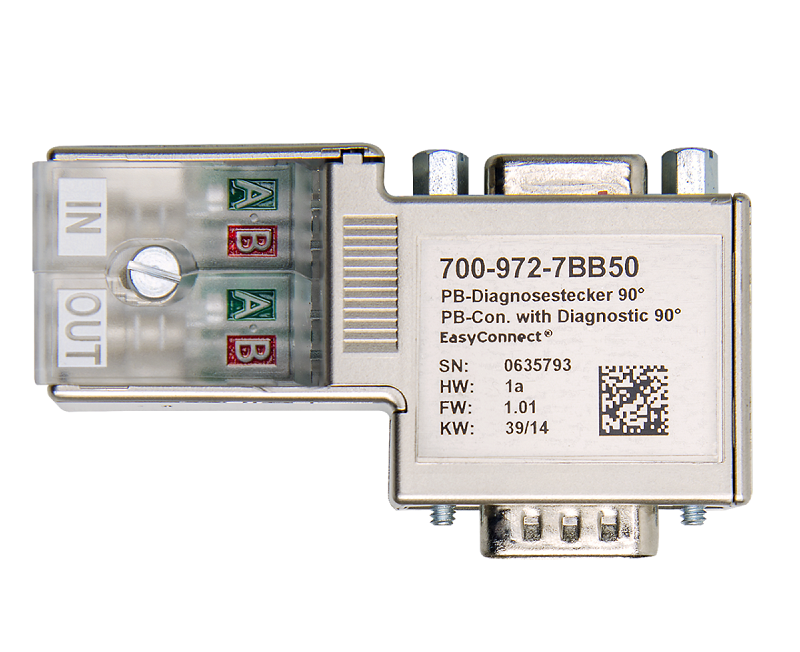

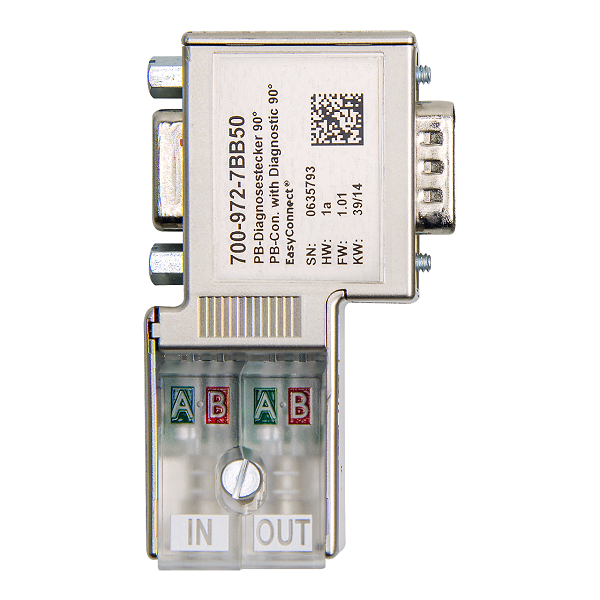

Đầu nối PROFIBUS 90° có giắc cắm PG và LED của Helmholz 700-972-7BB50

Đầu nối PROFIBUS 90° có giắc cắm PG và LED của Helmholz 700-972-7BB50

– Được tích hợp điện trở đầu cuối (có switch)
– Có dao cắt vỏ dây tiện dụng
– Có PG connector. Có LED diagnostic 3 màu
– IP20

Đầu nối PROFIBUS 90° có giắc cắm PG và LED của Helmholz 700-972-7BB50 là đầu nối Profibus có PG connection, có đèn LED diagnostic 3 màu, kết nối PROFIBUS (Plug male sub-D-90°), dùng cho cáp cứng FC standard, 1 × 2 × 0.64 mm

– Điện áp hoạt động thông qua thiết bị profibus: 4.75…5.25 V DC
– Được tích hợp điện trở đầu cuối (có switch bật/ tắt)
– Tốc độ truyền 12 Mbit/s

Đầu nối PROFIBUS 90° có giắc cắm PG và LED của Helmholz 700-972-7BB50 - interface

– Dòng tiêu thụ max. 35 mA
– Dãi nhiệt độ 0…+60 °C
– Có dao cắt vỏ bọc dây tiện dụng

Thông số kỹ thuật – Đầu nối PROFIBUS 90° có giắc cắm PG và LED của Helmholz 700-972-7BB50

General information

Order number700-972-7BB50
Article namePROFIBUS connector, 90 °, EasyConnect®, diagnostics LED, with PG
Scope of deliveryPROFIBUS connector, installation instructions
Dimensions (DxWxH)40 x 17 x 72 mm
WeightApprox. 40 g
Cable outletVertical cable outlet, suitable for FastConnect stripping tool
Terminating resistorResistor combination integrated and switchable using slide switch
PROFIBUS bus cableFC standard cable, rigid or flexible, 0.64 mm Ø, 60/75 °C copper cable
Connector typeEasyConnect®
Status indicator1 LED, 3-color
Voltage supply+4.75 … +5.25 V DC (must come from the device)
Current drawMax. 35 mA

PROFIBUS interface

Ambient conditions

Ambient temperature-25 °C … +85 °C( The maximum ambient temperature for UL is +60 °C.)
Transport and storage temperature-25 °C … +85 °C
Relative air humidity70 % at +25 °C
Pollution degree2
Protection ratingIP20
ApprovalsCE, UL
