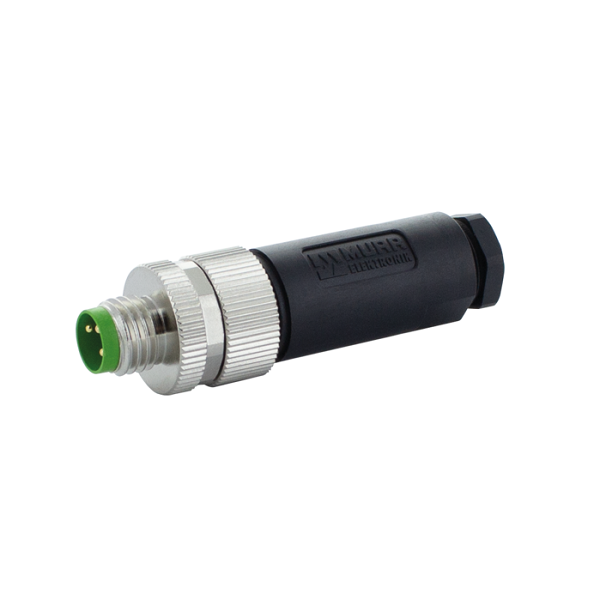

Đầu nối M8 male 0° A-code 3 cực field-wireable

Đầu nối M8 male 0° A-code 3 cực field-wireable 7000-08601-0000000

– 3-pol., 0,14 – 0,5mm², 2,5 – 5mm
– M8, A-code, 3 cực, male 0°
– Inserted, screwed
– IP67

Đầu nối M8 male 0° A-code 3 cực field-wireable 7000-08601-0000000: là đầu nối M8 dạng đực (male), thẳng, A-code, 3 cực, cho phép đấu nối dây tại hiện trường với cảm biến, cơ cấu chấp hành…
(3-pol., 0,14 – 0,5mm², 2,5 – 5mm)

– Điện áp hoạt động tối đa: 50 V AC – 60 V DC
– Inserted, screwed

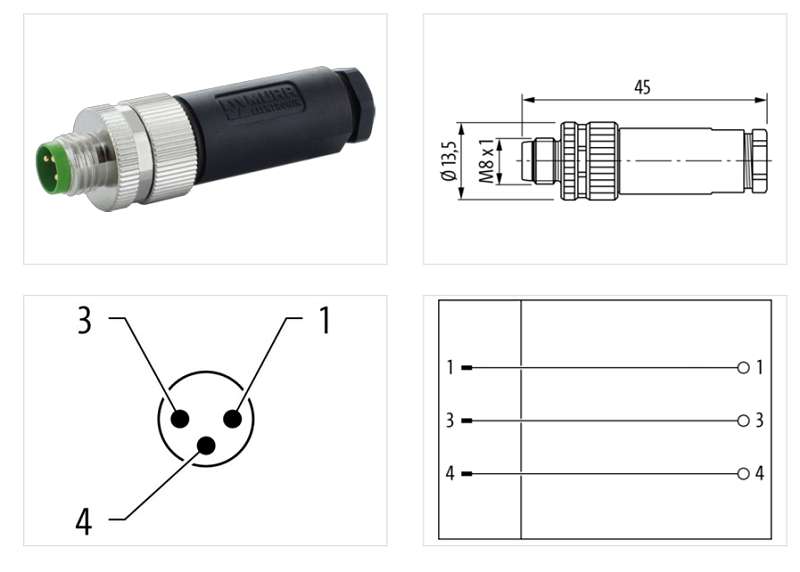

Đầu nối M8 male 0° A-code 3 cực field-wireable 7000-08601-0000000 - DETAIL

– Vỏ nhựa có khả năng chống hóa chất và dầu tốt

Thông số kỹ thuật – Đầu nối M8 male 0° A-code 3 cực field-wireable 7000-08601-0000000

Side 1

Side 2

Mounting method	Field-wireable

Electrical data | Supply

Operating voltage AC max.	50 V
Operating voltage DC max.	60 V
Current operating per contact max.	4 A

Installation

Connection cross section min.	0,14 mm²
Connection cross section max.	0,5 mm²

Installation | Connection

Connection	Screw terminals SK

Installation | Pin assignment

Coding	A

Device protection | Electrical

Additional condition protection degree	inserted, screwed
Pollution Degree	3
Overvoltage category (EN 60664-1)	III
Overvoltage category (EN 60950-1)	II
Insulation resistance min.	100 mΩ

Mechanical data | Material data

Material housing	PBT
Material contact carrier	PA66

Mechanical data | Mounting data

Environmental characteristics | Climatic

Operating temperature min.	-40 °C
Operating temperature max.	85 °C

Important installation notes

Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
