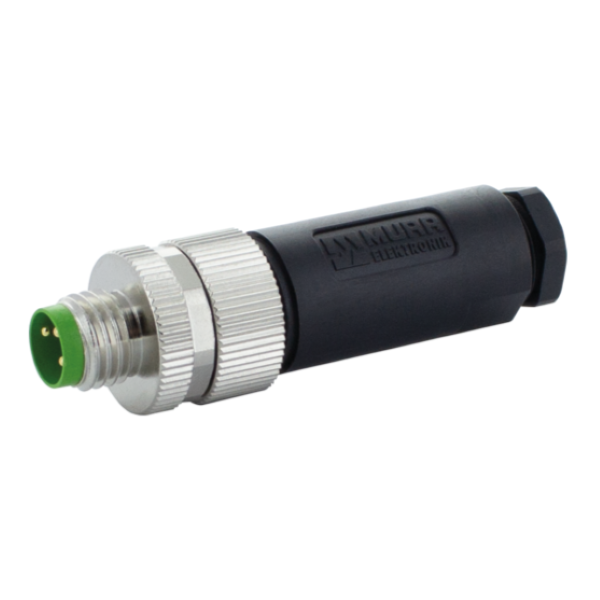

Đầu nối M8 male 0° A-code 3 chân 7000-08601-0000000
– 3-pol., 0,14 – 0,5mm², 2,5 – 5mm
– M8, A-code, 3 chân, male 0°
– Inserted, screwed
– IP67
Đầu nối M8 male 0° A-code 3 chân 7000-08601-0000000 là đầu nối M8, 3 chân, A-code, đầu nối đực 0°, phù hợp cho các kết nối tín hiệu trong môi trường công nghiệp, nơi cần độ bền cao
Được sử dụng phổ biến trong hệ thống tự động hóa, cảm biến và điều khiển máy móc
3-pol., 0,14 – 0,5mm², 2,5 – 5mm
– Vỏ nhựa có khả năng chống hóa chất và dầu tốt
Thông số kỹ thuật – Đầu nối M8 male 0° A-code 3 chân 7000-08601-0000000
Header
| Material short text | M8 STECKER GER. 2,5..5 3pol. |
Side 1
| Family construction form | M8 |
| No. of poles | 3 |
| Width across flats | SW13 |
| Material contact | Brass |
| Coating contact | gold plated |
| Degree of protection (EN IEC 60529) | IP67 |
Electrical data | Supply
| Operating voltage AC max. | 50 V |
| Operating voltage DC max. | 60 V |
| Current operating per contact max. | 4 A |
Installation
| Connection cross section min. | 0.14 mm² |
| Connection cross section max. | 0.5 mm² |
Installation | Connection
| Connection | Screw terminals SK |

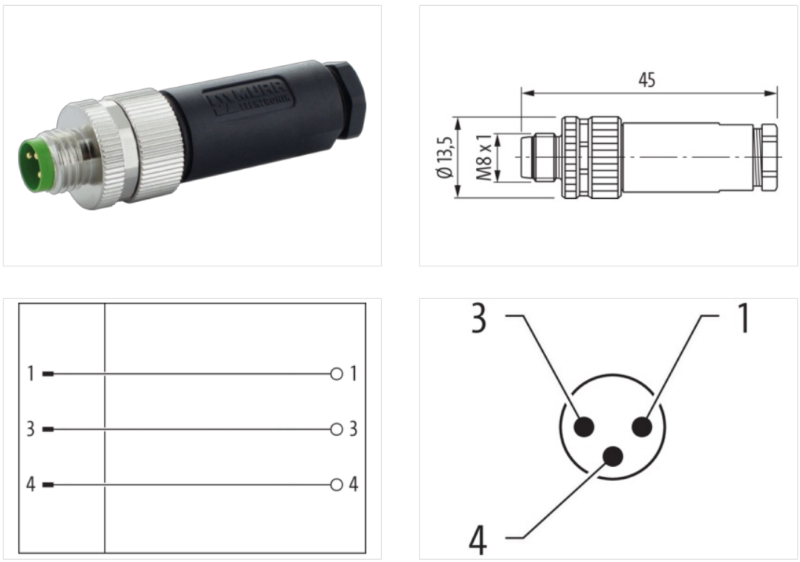

Installation | Pin assignment
| Coding | A |
Device protection | Electrical
| Additional condition protection degree | inserted, screwed |
| Pollution Degree | 3 |
| Overvoltage category (EN 60664-1) | III |
| Overvoltage category (EN 60950-1) | II |
| Insulation resistance min. | 100 mΩ |
Mechanical data | Material data
| Material housing | PBT |
| Material contact carrier | PA66 |
Mechanical data | Mounting data
| Height | 45 mm |
| Width | 13.5 mm |
| Depth | 13.5 mm |
| Clamping range min. | 2.5 mm |
| Clamping range max. | 5 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -40 °C |
| Operating temperature max. | 85 °C |
Important installation notes
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
