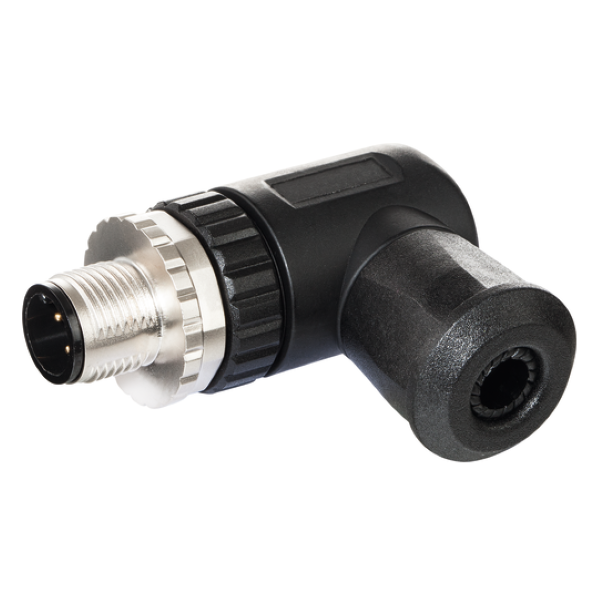

Đầu nối M12 male 90° A-code 5 chân 7000-12851-0000000
– 5-pol., 0,14 – 1,5mm², 2,5 – 8mm
– M12, A-code, 5 chân, male (đực), 90°
– Inserted, screwed
– IP67
Đầu nối M12 male 90° A-code 5 chân 7000-12851-0000000 là đầu nối M12, 90°, 5 chân, A-code, đầu nối đực, phù hợp cho các kết nối tín hiệu trong môi trường công nghiệp, nơi cần độ bền cao với dầu mỡ, hóa chất.
Được sử dụng phổ biến trong hệ thống tự động hóa, cảm biến và điều khiển máy móc
– 5-pol., 0,14 – 1,5mm², 2,5 – 8mm
– Vỏ nhựa có khả năng chống hóa chất và dầu tốt
Sản phẩm tương tự: Đầu nối field-wireable

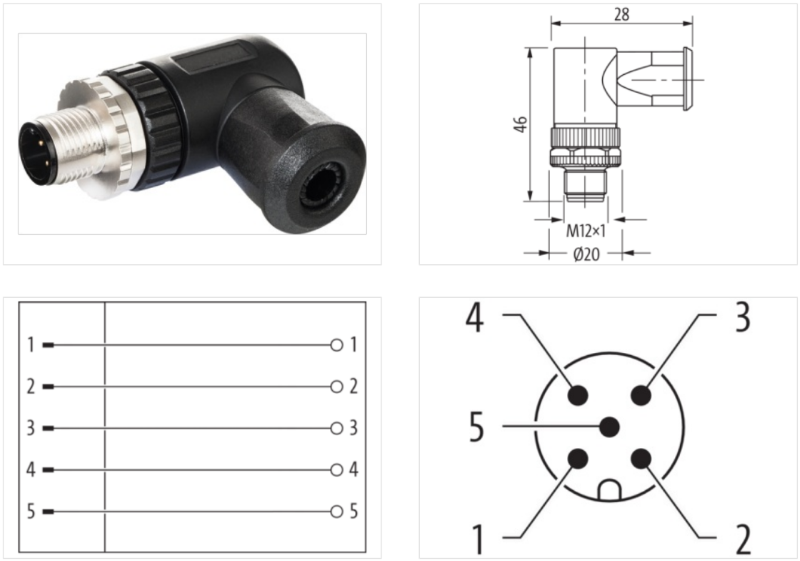

Thông số kỹ thuật – Đầu nối M12 male 90° A-code 5 chân 7000-12851-0000000
Header
| Material short text | MSCL0-U |
Side 1
| Family construction form | M12 |
| No. of poles | 5 |
| Coding | A |
| Gender | male |
| Mounting method | pluggable, screwed |
| Threaded hole | M12 x 1 |
| Tightening torque | 0,6 Nm |
| Width across flats | SW18 |
| Cable outlet | angled |
| Material contact | CuZn |
| Coating contact | gold plated |
| Degree of protection (EN IEC 60529) | IP67 |
Side 2
| Mounting method | Field-wireable |
Electrical data | Supply
| Operating voltage AC max. | 60 V |
| Operating voltage DC max. | 60 V |
Diagnostics
| Status indication LED | No |
Installation
| Rotation option | 90° (4 outlet directions) |
| Connection cross section max. | 1,5 mm² |
| Cross section connection with wire end ferrule min. | 0,14 mm² |
| Cross section connection with wire end ferrule max. | 1,5 mm² |
| Cross section connection with wire end ferrule AWG min. | 26 AWG |
| Cross section connection with wire end ferrule AWG max. | 16 AWG |
Installation | Connection
| Tightening torque | 0,6 Nm |
| Mating cycles min. | 100 |
Device protection | Electrical
| Additional condition protection degree | inserted, screwed |
| Pollution Degree | 3/2 |
| Insulation resistance min. | 100 mΩ |
Mechanical data | Material data
| Material contact carrier | PA6 |
| Material gasket | NBR |
Mechanical data | Mounting data
| Height | 46 mm |
| Width | 38 mm |
| Depth | 20 mm |
| Mounting method | Schraubgewinde |
| Clamping range min. | 2,5 mm |
| Clamping range max. | 8 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -30 °C |
| Operating temperature max. | 85 °C |
Important installation notes
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
