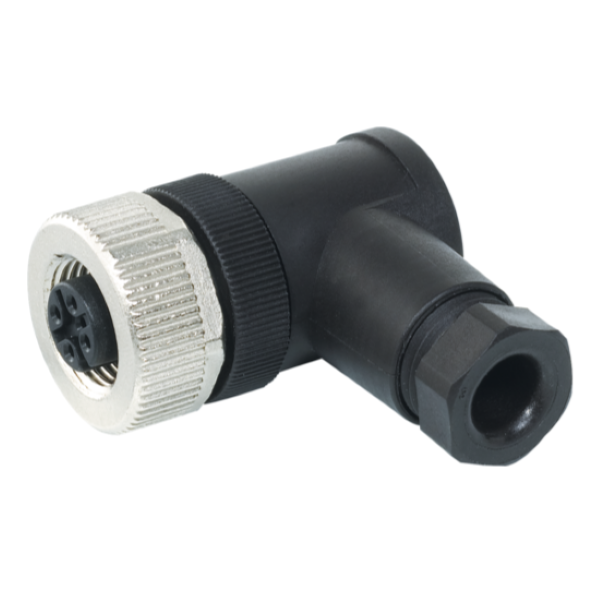

Đầu nối M12 female 90° A-code 4 chân 7000-12981-0000000
– 4-pol., max. 0,75mm², 4 – 6mm
– M12, A-code, 4 chân, female (cái), 90°
– Inserted, screwed
– IP67
Đầu nối M12 female 90° A-code 4 chân 7000-12981-0000000 là đầu nối M12, 90°, 4 chân, A-code, đầu nối cái, phù hợp cho các kết nối tín hiệu trong môi trường công nghiệp, nơi cần độ bền cao với dầu mỡ, hóa chất.
Được sử dụng phổ biến trong hệ thống tự động hóa, cảm biến và điều khiển máy móc
– 4-pol., max. 1,5mm², 8 – 10mm
– Vỏ nhựa có khả năng chống hóa chất và dầu tốt
Sản phẩm tương tự: Đầu nối field-wireable
Thông số kỹ thuật – Đầu nối M12 female 90° A-code 4 chân 7000-12981-0000000
Side 1
| Tightening torque | 0,6 Nm |
| Mounting method | inserted, screwed |
| Family construction form | M12 |
| Thread | M12 x 1 |
| Gender | female |
| Coding | A |
| No. of poles | 4 |
| Width across flats | SW18 |
| Degree of protection (EN IEC 60529) | IP67 |
Side 2
| Mounting method | field-wireable |
Electrical data | Supply
| Operating voltage AC max. | 250 V |
| Operating voltage DC max. | 250 V |
| Current operating per contact max. | 4 A |
Diagnostics
| Status indication LED | no |
Installation
| Connection cross section max. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Installation | Connection
| Tightening torque | 0,6 Nm |
Device protection
| Shielded | no |
Device protection | Electrical
| Additional condition protection degree | inserted, screwed |
Mechanical data | Mounting data
| Mounting method | inserted, screwed, Shaking protection |
| Clamping range min. | 4 mm |
| Clamping range max. | 6 mm |
| Height | 35 mm |
| Width | 35 mm |
| Depth | 20 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -40 °C |
| Operating temperature max. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
