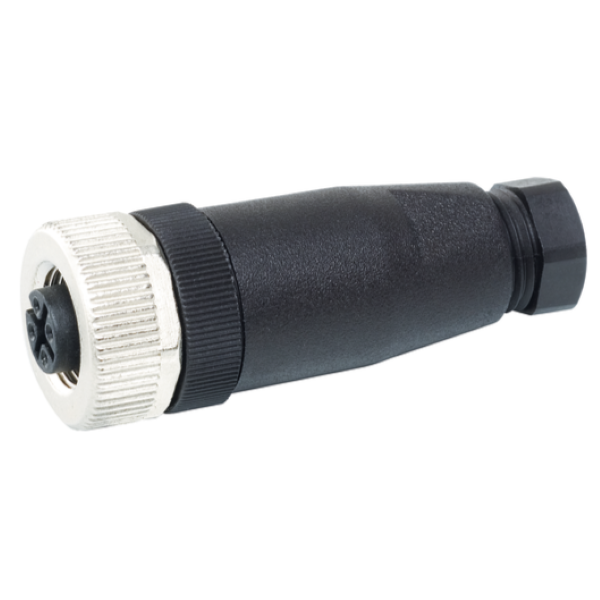

Đầu nối M12 female 0° A-code 5 chân 7000-12921-0000000
– 5-pol., max. 0,75mm², 6 – 8mm
– M12, A-code, 5 chân, female 0°
– Inserted, screwed
– IP67
Đầu nối M12 female 0° A-code 5 chân 7000-12921-0000000 là đầu nối M12, 5 chân, A-code, đầu nối cái 0° (thẳng), phù hợp cho các kết nối tín hiệu trong môi trường công nghiệp, nơi cần độ bền cao
Được sử dụng phổ biến trong hệ thống tự động hóa, cảm biến và điều khiển máy móc
5-pol., max. 0,75mm², 4 – 6mm
– Vỏ nhựa có khả năng chống hóa chất và dầu tốt
Sản phẩm tương tự: Đầu nối field-wireable

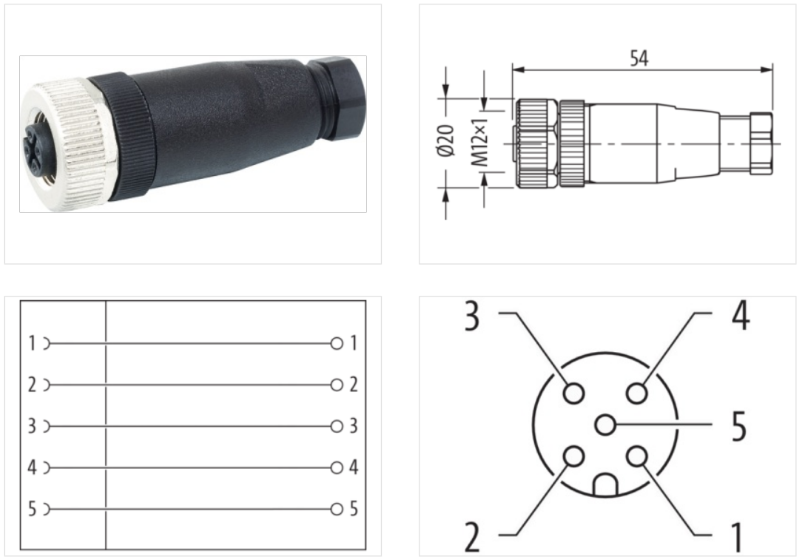

Thông số kỹ thuật – Đầu nối M12 female 0° A-code 5 chân 7000-12921-0000000
Header
| Material short text | MSB-U7 |
Side 1
| Family construction form | M12 |
| No. of poles | 5 |
| Coding | A |
| Gender | female |
| Mounting method | inserted, screwed |
| Thread | M12 x 1 |
| Tightening torque | 0.6 Nm |
| Width across flats | SW18 |
| Cable outlet | straight |
| Degree of protection (EN IEC 60529) | IP67 |
Electrical data | Supply
| Operating voltage AC max. | 60 V |
| Operating voltage DC max. | 60 V |
| Current operating per contact max. | 4 A |
| Operating voltage AC max. (UL-listed) | 125 V |
| Operating voltage DC max. (UL-listed) | 125 V |
| Current operating per contact max. (URc.) | 3 A |
Installation
| Connection cross section max. | 0.75 mm² |
Installation | Connection
| Tightening torque | 0.6 Nm |
| Width across flats | SW18 |
Device protection | Electrical
| Additional condition protection degree | inserted, screwed |
| Pollution Degree | 3 |
| Overvoltage category (EN 60664-1) | III |
| Overvoltage category (EN 60950-1) | II |
| Rated surge voltage | 1.5 kV |
Mechanical data | Material data
| Material housing | PA |
Mechanical data | Mounting data
| Height | 54 mm |
| Width | 20 mm |
| Depth | 20 mm |
| Mounting method | inserted, screwed, Shaking protection |
| Clamping range min. | 4 mm |
| Clamping range max. | 6 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -40 °C |
| Operating temperature max. | 85 °C |
Important installation notes
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
