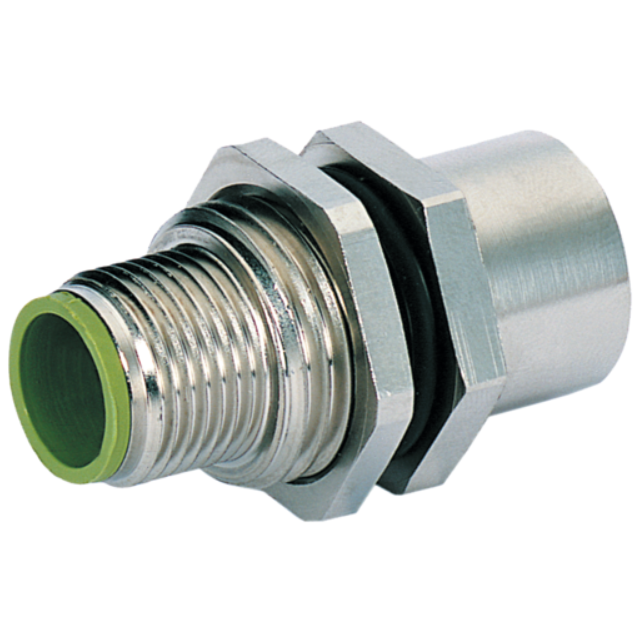

Đầu nối giao diện mặt tủ điện M12 A-code 5 chân 7000-42111-0000000
– M12, 5-pole-PANEL FEED THROUGH A-CODED
– IP65, IP67
Đầu nối giao diện mặt tủ điện M12 A-code 5 chân 7000-42111-0000000 là một loại đầu nối M12, male-female, được thiết kế để có thể dễ dàng kết nối với thiết bị bên trong tủ mà không cần mở cửa tủ điện
– M12, 5-pole-PANEL FEED THROUGH A-CODED
– IP65, IP67

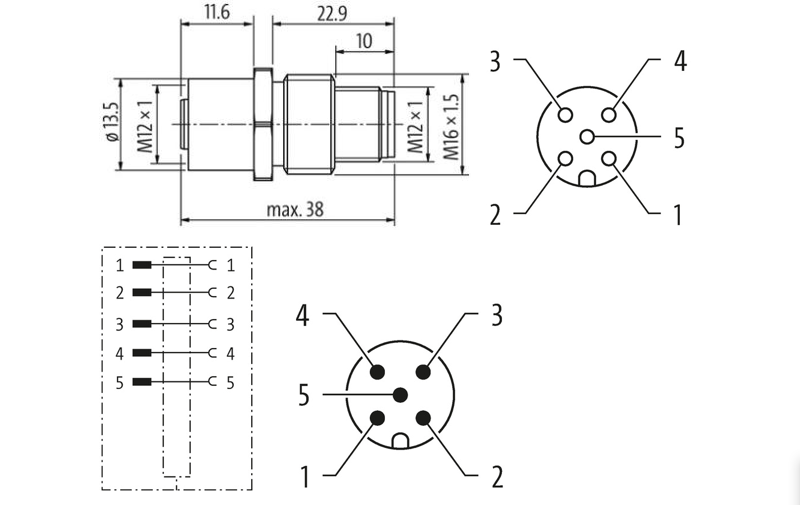

THÔNG SỐ KỸ THUẬT – Đầu nối giao diện mặt tủ điện M12 A-code 5 chân 7000-42111-0000000
Side 1
| Family construction form | M12 |
| Coding | A |
Side 2
| Family construction form | M12 |
| Coding | A |
Electrical data | Supply
| Operating voltage AC max. | 60 V |
| Operating voltage DC max. | 60 V |
| Operating voltage AC (UL-listed) | 30 V |
| Operating voltage DC (UL-listed) | 30 V |
| Current operating per contact max. | 4 A |
Installation | Connection
| Tightening torque | 0,6 Nm |
| Mounting set | M16 x 1.5 |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP65, IP67 |
| Protection NEMA | 3, 4, 6P |
| Additional condition protection degree | inserted, screwed |
| Pollution Degree | 2 |
| Rated surge voltage | 1,5 kV |
| Material group (IEC 60664-1) | I |
Mechanical data | Material data
| Coating housing | nickel plated |
| Material housing | Brass |
Mechanical data | Mounting data
| Mounting method | inserted, screwed, Shaking protection |
Environmental characteristics | Climatic
| Operating temperature min. | -25 °C |
| Operating temperature max. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Approvals
| UL 50E | yes |
