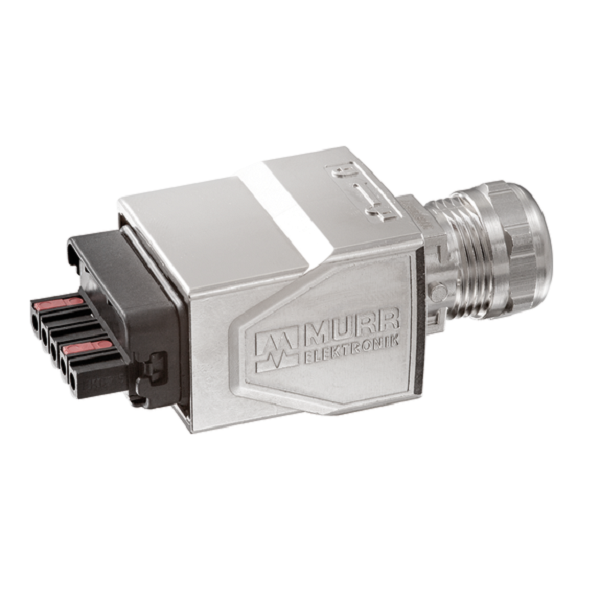

Đầu nối chuyển đổi push-pull male & spring-cage male 5 chân 7000-99601-0000000

– Đầu kết nối kiểu push-pull male(đực) – đầu spring-cage male(đực)
– PPP, 5 chân
– Spring clamp terminals
– IP67, IP65

Đầu nối chuyển đổi push-pull male & spring-cage male 5 chân 7000-99601-0000000 là một loại adapter (bộ chuyển đổi đầu nối) của hãng Murrelektronik

(5-pol., 0,75 – 2,5mm², 9 – 13mm)
– Đầu kết nối kiểu push-pull male (đực) – đầu spring-cage male
– Giao thức truyền dữ liệu: PPP, 5 chân

Đầu nối chuyển đổi push-pull male & spring-cage male 5 chân 7000-99601-0000000 - DETAIL
– Spring clamp terminals

Thông số kỹ thuật – Đầu nối chuyển đổi push-pull male & spring-cage male 5 chân 7000-99601-0000000

Electrical data | Supply

Operating voltage AC max.	24 V
Operating voltage DC max.	24 V
Current operating per contact max.	16 A

Installation

Connection cross section min.	0.75 mm²
Connection cross section max.	2.5 mm²
AWG number min.	18
AWG number max.	14

Device protection | Electrical

Degree of protection (EN IEC 60529)	IP67, IP65
Additional condition protection degree	inserted, screwed
Pollution Degree	2
Rated surge voltage	4 kV

Mechanical data | Material data

Material housing	Zinc die-casting
Coating housing	Nickeled

Mechanical data | Mounting data

Clamping range min.	9 mm
Clamping range max.	13 mm

Environmental characteristics | Climatic

Operating temperature min.	-40 °C
Operating temperature max.	70 °C

Important installation notes

Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
