Coupler Profinet PN/PN Helmholz 700-158-3PN02

Coupler Profinet PN/PN 700-158-3PN02 của Helmholz

– Có thể trao đổi đến 1024 byte dữ liệu I/O
– Truyền data với tối đa 4096 byte
– Tốc độ truyền Profinet 100 Mbps
– Cách ly hai nhánh mạng
– Thiết kế rất nhỏ gọn, lắp trên DIN rail
– Có đầu vào cấp nguồn điện dự phòng

Coupler Profinet PN/PN Helmholz 700-158-3PN02 cho phép kết nối truyền dữ liệu giữa hai mạng Pofinet với nhau

Coupler Profinet PN_PN Helmholz 700-158-3PN02 - detail

– Có thể trao đổi đến 1024 byte dữ liệu I/O
– Truyền data với tối đa 4096 byte
– Tốc độ truyền Profinet 100 Mbps

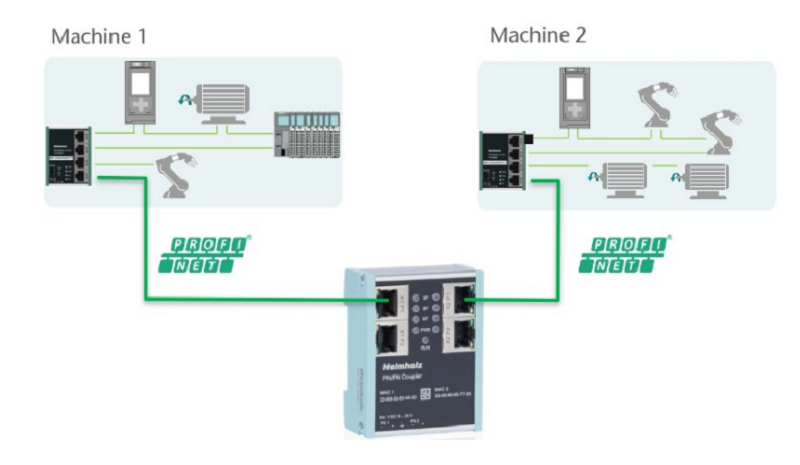

Coupler Profinet PN_PN Helmholz 700-158-3PN02 - 2 PN network
– Cách ly hai nhánh mạng
– Thiết kế rất nhỏ gọn, lắp trên DIN rail. Có đầu vào cấp nguồn điện dự phòng
– Cấu hình thông qua tệp GSDML
– Khi 1 nhánh mạng gặp sự cố, nhánh mạng phía đối diện không bị ảnh hưởng

Thông số kỹ thuật – Coupler Profinet PN/PN 700-158-3PN02 của Helmholz

General information

  • Order number: 700-158-3PN02
  • Article name: PN/PN Coupler
  • Scope of delivery: PN/PN Coupler with power supply plug
  • Dimensions (DxWxH): 5 x 58.5 x 76 mm
  • Weight 135 g

PROFINET interfaces (X1 / X2)

  • Number: 2
  • Connection: 4x RJ45, 2 integrated switches
  • Protocol: PROFINET IO Device as defined in IEC 61158-6-10
  • Transmission rate: 100 Mbps full duplex
  • I/O image size: max. 1024 bytes
  • Features
    • Media redundancy (MRP client)
    • automatic addressing,
    • topology detection (LLDP, DCP),
    • diagnosis alarms,
    • PROFINET conformance class B

Status indicator

  • Funktion status: 9 LEDs
  • Ethernet status: 8 LEDs

Power supply

  • Operating voltage: 24 V DC (18 – 28 V DC)
  • Current draw: 140 mA
  • Power dissipation: 3.4 W

Ambient conditions

  • Ambient temperature: 0 °C to 60 °C
  • Transport and storage temperature: -20 °C to 80 °C
  • Protection rating: IP 20
  • Mounting position: as desired
  • Approvals: CE, UL

UL

  • UL: UL 61010-1 / UL 61010-2-201
  • Voltage supply: DC 24 V (18 … 28 VDC, SELV and limited energy circuit)
  • Pollution degree2
  • AltitudeUp to 2000m
  • Temperature cable rating: 87 °C
